제품소개
IC693CHS391G 시리즈 90-30개의 베이스플레이트는 애플리케이션 요구 사항을 충족하기 위해 5- 및 10슬롯 구성으로 제공됩니다. CPU에서 최대 700피트 거리를 커버하는 다중 랙 시스템용 확장 또는 원격 베이스플레이트를 선택할 수 있습니다. GE Fanuc은 쉬운 설치를 위해 표준 길이 케이블을 제공하고 맞춤형 애플리케이션을 위한 배선 정보를 제공합니다.
기술 사양
|
제조 |
GE |
|
모델 |
IC693CHS391G |
| 부품 번호 | IC693CHS391G |
|
설명 |
프로그래밍 가능한 10슬롯 기본 컨트롤러 |
|
기원 |
미국 |
|
차원 |
30*15*5cm |
|
무게 |
0.55kg |
제품 세부정보
IC693CHS391 주요 기능 및 사양
핵심 기능:
90-30 시리즈 PLC의 메인 백플레인/베이스보드로서 물리적 장착 슬롯, 모듈 간 전기적 연결, CPU 모듈, I/O 모듈 및 통신 모듈용 통신 버스를 제공합니다.
이는 로직 모듈(CPU, 통신 모듈 등)과 여기에 장착된 일부 저전력 I/O 모듈에 직접 전원을 공급할 수 있는 24VDC 전원 공급 장치를 통합합니다. 고밀도-또는 특수 I/O 모듈의 경우 일반적으로 추가 전원 공급 장치 모듈이 필요합니다.
주요 사양:
슬롯 수: 8개 슬롯.
슬롯 1: 일반적으로 전원 공급 장치 모듈 또는 CPU 모듈을 장착하기 위해 고정됩니다(CPU 유형에 따라 다름). CHS391의 경우 통합 전원 공급 장치가 랙 내부에 있으므로 슬롯 1이 CPU 모듈에 사용됩니다.
슬롯 2-8: 다양한 I/O 모듈(디지털 입력/출력, 아날로그 입력/출력), 통신 모듈(예: Genius 버스 컨트롤러, 이더넷 모듈) 및 특수 기능 모듈을 장착하는 데 사용됩니다.
전원 입력: 24VDC. 외부 24VDC 조정 전원 공급 장치가 필요합니다.
전원 출력(내부): 백플레인 버스에 +5VDC 논리 전원을 제공합니다.
통신 버스: CPU와 다양한 슬롯 모듈 간의 고속 데이터 교환에 사용되는 90-30 시리즈용 독점 병렬 버스를 제공합니다.
물리적 특성:
견고하고 내구성이 뛰어난 금속 케이스로 산업 환경에 적합합니다.
DIN 레일 또는 직접 볼트를 통해 제어 캐비닛 패널에 장착됩니다.
프런트엔드는{0}}모듈 래치 및 상태 표시 영역을 갖추고 있습니다.
일반적인 시스템 구성: 표준 90-30 PLC 스테이션에서 IC693CHS391은 다음과 같이 구성됩니다.
슬롯 1: 90-30 시리즈 CPU 모듈(예: IC693CPU351, IC693CPU374 등)을 설치합니다.
슬롯 2-8: 제어 요구 사항에 따라 다양한 I/O 모듈을 설치합니다. 예를 들어:
IC693MDL740(32점 디지털 입력)
IC693MDR390(16점 릴레이 출력)
IC693ALG392(아날로그 입력/출력)
IC693BEM331(Genius 버스 컨트롤러)
외부 전원 공급 장치: CHS391의 전원 입력 단자에 연결되는 충분히 강력한 별도의 24VDC 스위칭 전원 공급 장치가 필요합니다.

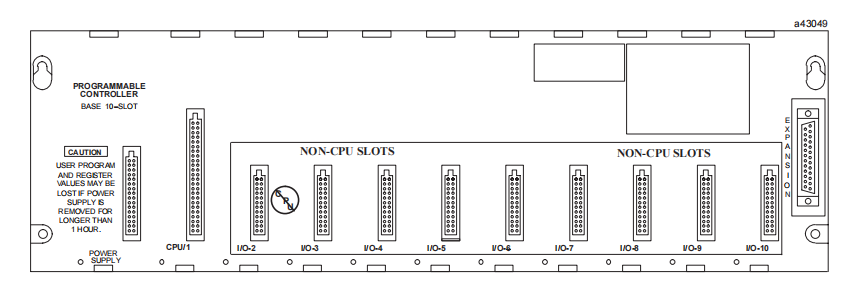

전원 공급 장치 모듈은 베이스플레이트의 왼쪽 슬롯(번호가 지정되지 않음)에 연결되어야 합니다. 왼쪽 슬롯은 고유한 크기와 유형으로
전원 공급 장치 모듈을 지원합니다.
CPU 모듈(또는 특수 옵션 모듈)은 이러한 베이스플레이트의 슬롯 1에 설치되어야 합니다. 슬롯 1은 CPU 모듈이나 FIP 원격 I/O 스캐너(IC693BEM330)와 같은 특수 옵션 모듈만 지원하는 고유한 크기와 유형입니다. 슬롯 1에는 CPU/1이라는 레이블이 붙어 있습니다.
2번 이상의 슬롯은 I/O 또는 옵션 모듈만 지원하는 고유한 크기와 유형입니다.
확장 및 원격 베이스플레이트가 지원되므로 확장 또는 원격 베이스플레이트에 연결하기 위해 베이스플레이트 오른쪽 끝에 25-핀 D형 암 확장 커넥터가 있습니다.
CPU는 모듈식이므로 추가 기능이 필요한 경우 교체하거나 다른 유형으로 변경할 수 있습니다.
시스템당 하나의 CPU 베이스플레이트만 허용됩니다. 시스템에서 두 개 이상의 베이스플레이트를 사용하는 경우 추가 베이스플레이트는 확장 또는 원격 유형이어야 합니다.
모듈형 CPU 베이스플레이트는 항상 기본적으로 랙 번호 0으로 할당됩니다.
