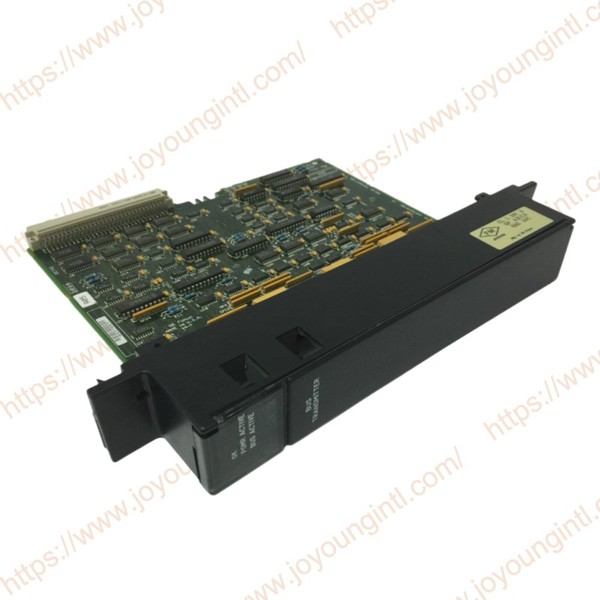

IC697BEM713 GE Fanuc 아날로그 출력 모듈

IC697BEM713 버스 전송기 모듈(BTM)은 CPU 랙에 포함될 수 있는 것보다 더 많은 모듈이 시스템에 필요할 때 메인 CPU 랙에서 확장을 허용합니다. BTM을 사용하면 CPU 랙에서 최대 7개의 추가 IC697 PLC 랙까지 확장할 수 있습니다. 또한 프로그래밍 장치에 고성능-병렬 인터페이스를 제공합니다.

모듈은 단일 슬롯을 차지하며 두 개의 커넥터가 있습니다. 맨 위는 프로그래밍 장치에 부착하기 위한 것입니다. 하단은 버스 수신기 모듈을 통해 확장 랙까지 데이지{2}}체인 방식으로 배열하기 위한 것입니다.

3개의 녹색 LED는 각 포트 및 모듈 상태를 표시합니다.

IC697BEM713 BTM은 MS-DOS 또는 Windows 프로그래밍 소프트웨어 구성 기능을 사용하여 IC697 PLC 시스템에 구성되어야 합니다.

특징:

고성능 병렬 프로그래머 인터페이스

버스 확장 인터페이스

최대 7개의 확장 랙 지원

3개의 LED 표시기가 모듈, 프로그래머 포트 및 확장 포트 상태를 제공합니다.

설정할 DIP 스위치가 없으며 PLC 시스템에서 소프트웨어 구성이 쉽습니다.

설치:

해당 프로그래머 컨트롤러 설치 매뉴얼(참조 3 참조)을 참조하지 않고 설치를 시도해서는 안 됩니다.

랙 전원이 꺼져 있는지 확인하십시오.

메인 CPU 랙의 아무 슬롯(슬롯 1 제외)에 설치합니다.

전원을 켜십시오.

상태 표시:

모듈 상단에 있는 세 개의 녹색 LED는 아래 설명과 같이 모듈 상태 정보를 제공합니다.

상단 LED(MODULE OK)는 CPU 소프트웨어가 BTM의 전원{0}}켜기 구성을 완료하고 시스템의 각 확장 랙을 폴링(또는 폴링을 시도)하면 켜집니다. 이 조건 중 하나라도 충족되지 않으면 OFF입니다.

가운데 LED(프로그래머 포트 활성화됨)는 프로그래머 포트 활성 LED입니다. 프로그래머와 PLC가 통신 중일 때 이 LED는 깜박이거나 켜집니다. 통신 중이 아닐 때는 OFF입니다. 이 포트는 Windows 프로그래머와 PLC 간의 통신에 사용되지 않습니다.

하단 LED(확장 포트 활성화)는 확장 버스의 상태를 제공합니다. 이 LED는 BTM이 병렬 I/O 버스 링크를 통해 연결된 버스 수신기 모듈과 통신할 때 깜박이거나 켜집니다. 통신 중이 아닐 때는 OFF입니다.

모듈 기계적 키잉:

이 모듈에는 주어진 슬롯에서 한 모듈 유형이 다른 모듈 유형으로 실수로 교체되는 것을 방지하는 기계식 키가 포함되어 있습니다. 키는 커넥터 아래 보드의 독특한 모양 영역에 맞습니다. 키는 각 모듈에 포함되어 있습니다.

모듈을 처음 설치하면 키가 백플레인 중앙 레일에 고정됩니다. 모듈이 추출되면 키는 중앙 레일에 남아 동일한 모듈 유형만 수용하도록 슬롯을 구성합니다.

키를 랙의 중앙 레일에 걸쇠를 걸고 난 후 랙에서 모듈 위치를 변경해야 하는 경우 키를 위쪽으로 밀어 걸쇠를 풀면서 레일에서 잡아당겨 키를 제거할 수 있습니다. 그런 다음 모듈에 다시 삽입하고 모듈을 랙의 원하는 위치에 삽입할 수 있습니다. 참고: 전원 공급 장치만 맨 왼쪽 랙 위치에 배치할 수 있습니다.
