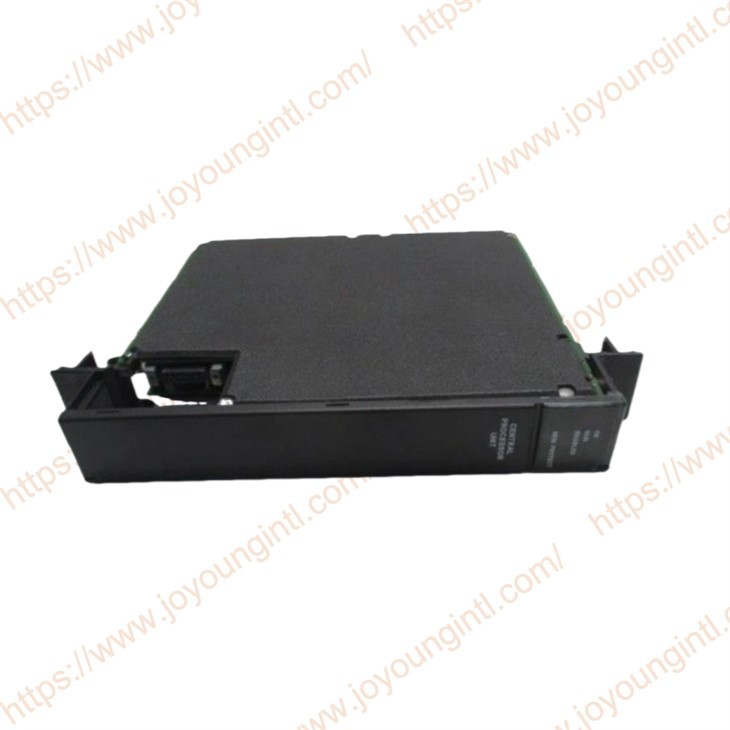

IC697CPU782 중앙 처리 장치

기능:

IC697CPU782는 부동 소수점 계산을 허용하는 단일{2}}슬롯 프로그래밍 가능 컨트롤러 CPU입니다.- CPU782는 MS-DOS 또는 Windows{7}} 기반 프로그래밍 소프트웨어로 프로그래밍 및 구성되어 기계, 프로세스 및 자재 처리 시스템을 실시간으로 제어합니다.-

CPU 782는 VME C.1 표준 형식을 통해 랙에 장착된 백플레인(IC697CHS750, 782, 783, 790, 791)을 통해 I/O 및 스마트 옵션 모듈과 통신합니다.{1}}

지원되는 옵션 모듈에는 모든 IC697 LAN 인터페이스 모듈, 여러 보조 프로세서 모듈, IC660/IC661 I/O용 버스 컨트롤러, 통신 모듈, 모든 IC697 개별 및 아날로그 I/O 모듈 제품군이 포함됩니다.

CPU 782용 프로그램 및 데이터 메모리는 128, 256 또는 512KB 배터리 지원 CMOS RAM 또는 256KB 비휘발성 플래시 포함 256KB 확장 메모리 보드를 부착하여 사용할 수 있습니다.

이 모듈의 작동은 3-위치 RUN/STOP 스위치로 제어하거나 연결된 프로그래머 및 프로그래밍 소프트웨어를 통해 원격으로 제어할 수 있습니다. 프로그램 및 구성 데이터는 소프트웨어 비밀번호를 통해 또는 메모리 보호 키 스위치를 통해 수동으로 잠글 수 있습니다. 키가 보호 위치에 있으면 프로그램 및 구성 데이터는 병렬로만 연결된(즉, 버스 전송기 모듈을 통해) 프로그래머에 의해서만 변경될 수 있습니다. CPU 상태는 모듈 전면에 있는 4개의 녹색 LED로 표시됩니다.

설치:

안전하고 안정적인 작동을 위해 PLC 장비를 올바르게 설치하는 것은 OEM, 시스템 통합업체 또는 최종 사용자의 책임입니다. 제품 매뉴얼은 PLC 장비의 설치, 시동 및 올바른 사용에 대한 자세한 정보를 제공합니다. PLC 프로그래밍 소프트웨어와 함께 제공되는 설치 매뉴얼에는 장비를 올바르게 설치하는 방법이 설명되어 있습니다. PLC 설치가 FCC 또는 CE 지침과 같은 지원 표준을 준수해야 하는 경우 PLC 프로그래밍 소프트웨어와 함께 제공되는 표준 준수를 위한 설치 요구 사항에서 추가 지침을 참조하십시오.

해당 하드웨어 설치 매뉴얼을 참조하지 않고 설치를 시도해서는 안 됩니다.

확장 메모리와 CPU 커넥터를 맞춥니다.

메모리 보드의 조임 나사를 CPU에 이미 설치된 스탠드오프에 맞춥니다.

메모리 보드를 CPU 커넥터 위로 밀어서 결합 나사가 해당 스탠드오프와 정렬된 상태를 유지하는지 확인합니다.

#1 십자 드라이버를 사용하여 각 메모리 보드 나사를 스탠드오프에 고정하고 조입니다.

모듈의 배터리 커넥터 중 하나에 배터리를 연결합니다.

토글 스위치를 STOP 위치에 놓습니다.

키스위치를 메모리 보호 OFF 위치에 놓습니다.

랙 전원이 꺼져 있는지 확인하십시오.

랙 0의 슬롯 1에 설치합니다.

전원을 켜십시오.

모듈의 전원이 켜지고 상단 LED가 깜박입니다. 진단이 성공적으로 완료되면 상단 LED는 계속 켜져 있고 두 번째 및 세 번째 LED는 꺼집니다.

키 스위치가 OFF 위치에 있으면 네 번째 LED가 꺼집니다. 이제 CPU를 프로그래밍할 준비가 되었습니다. 프로그램이 검증된 후 토글 스위치를 적절한 작동 모드 위치로 이동할 수 있습니다. LED는 토글 스위치의 위치, 메모리 보호 상태 및 프로그램 상태를 나타냅니다.

확장 메모리:

CPU 781에는 CMOS 확장 메모리 보드가 있어야 합니다. 확장 메모리 보드는 128KB, 256KB, 512KB 및 256KB의 비{7}}비휘발성 플래시 메모리를 갖춘 256KB로 제공됩니다. CMOS RAM을 지원하는 배터리는 메인 CPU 보드에 있습니다.

CPU에 확장 메모리 보드를 설치하려면 프로그래머를 사용하여 CPU를 초기화해야 합니다.

프로그래머 연결, 병렬:

프로그래머는 병렬 인터페이스용 버스 송신기(IC697BEM713) 시스템 인터페이스 모듈의 상단 포트에 연결합니다(MS-DOS 프로그래머만 해당).

주문 정보:
