제품 소개
GE IC694TBB032는 PACSYSTEM RX3I 시리즈의 프로그래밍 가능한 자동화 컨트롤러 .에 대한 터미널 블록 어셈블리입니다. . 주로 고밀도 I/O 모듈, 특히 이산 입력 및 출력 모듈과 함께 사용하기위한 것이며 일부90-30}}}}}}}}}}}}. 앞면의 도어와 후면의 오픈 프레임 디자인 . 블록의 외부 껍질은 더 두꺼운 와이어를 수용하기 위해 내부보다 더 두꺼운 단열재를 가지고 있습니다 .
기술 사양
|
제조 |
GE |
|
모델 |
IC694TBB032 |
| 부품 번호 | IC694TBB032 |
|
설명 |
RX3I PAC 시스템 터미널 박스 스타일 |
|
기원 |
미국 |
|
차원 |
13*8*5cm |
|
무게 |
0.2kg |
제품 세부 사항
GE FANUC IC694TBB032 RX3I PACSYSTEM BOX 스타일 고밀도 터미널 블록
박스 스타일의 터미널 블록, IC694TBB032 및
IC694TBB132, 고밀도 PACSYSTEMS RX3I 모듈 및 동등한 시리즈 90-30 PLC 모듈 .이 터미널 블록은 모듈 .에 필드 배선을 위해 36 개의 나사 터미널을 제공합니다.
터미널 블록 IC694TBB032 및 TBB132는 기능적으로 동일합니다 . 터미널 블록 IC694TBB032는 설치되면 표준 외부 표지 .이면 대부분의 다른 pacsystems와 같은 깊이 및 시리즈 90-30}입니다.
PLC 모듈 .
확장 된 터미널 블록 IC694TBB132는 터미널 블록 IC694TBB032보다 약 1/2 인치 (13mm)의 외부 덮개와 함께 제공되며, AC I/O 모듈에 일반적으로 사용되는 두꺼운 절연으로 와이어를 수용 할 수 있습니다. .
|
터미널 블록 유형
|
카탈로그 번호
|
|
박스 스타일의 터미널 블록, 36 핀, 하나
|
IC694TBB032
|
|
스프링 스타일의 터미널 블록, 36 핀, 하나
|
IC694TBS032
|
|
확장 된 박스 스타일의 터미널 블록, 36 핀, 하나
|
IC694TBB132
|
|
확장 된 스프링 스타일의 터미널 블록, 36 핀, 하나
|
IC694TBS132
|

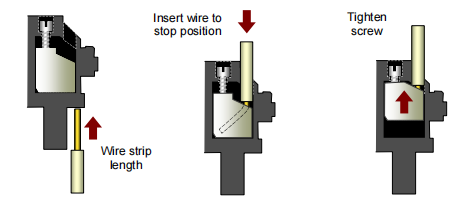

필드 배선을 박스 스타일 고밀도 터미널 블록에 연결합니다
터미널 블록의 하단은 아래에 표시된 것처럼 와이어 스트립 길이의 게이지로 사용될 수 있습니다. . . . 삭제 된 와이어는 단자 블록에 완전히 삽입되어야하므로 절연이 터미널 내부의 정지 위치를 충족시키고 와이어의 끝은 {. 와이어의 끝을 조임하고.. { ^} ..
