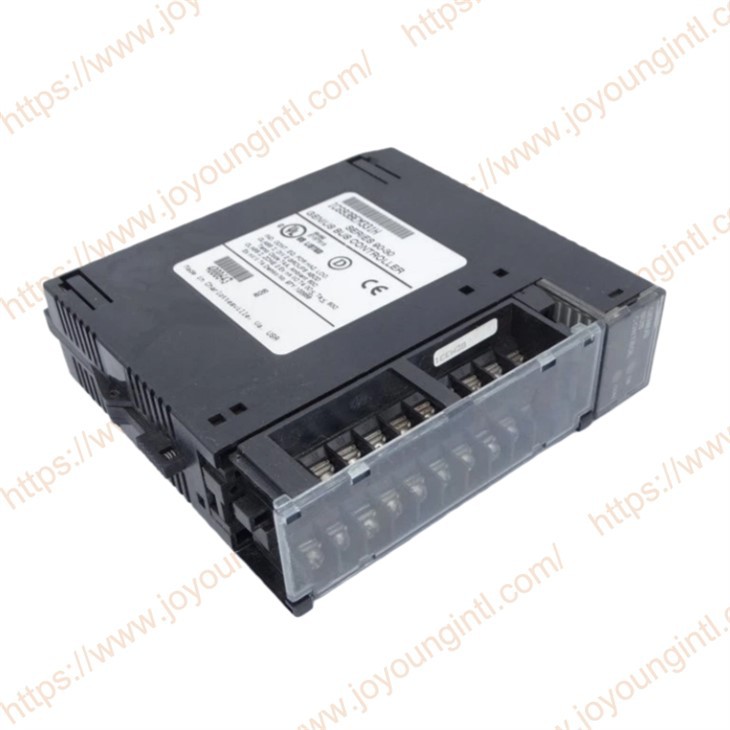

GE FANUC IC693BEM331 모듈

그만큼IC693BEM331시리즈 90-30 PLC 시스템의 필수 통신 모듈 역할을 하기 위해 GE Fanuc에서 개발한 Genius 버스 컨트롤러 모듈입니다. 이 모듈은 원격 I/O 장치의 빠른 데이터 통신 및 제어를 제공하기 위해 Series 90-30 PLC를 Genius I/O 직렬 버스에 연결합니다.





제조	GE
모델	IC693BEM331
설명	천재 버스 컨트롤러
제품 시리즈	시리즈 90-30
통신 프로토콜	Genius I/O 버스
설치방법	PLC 랙 슬롯 설치
기원	미국
차원	30*25*5cm
무게	0.55kg



시리즈 90-30 Genius 버스 컨트롤러(번호IC693BEM331)은 Series 90-30 PLC와 Genius I/O 직렬 버스 간의 인터페이스를 제공합니다. GBC는 Genius I/O 버스에서 최대 31개 장치에 대해 최대 128바이트의 제어 데이터를 수신하고 전송합니다. Genius BusController는 다음을 수행할 수 있습니다.

천재 블록다양한 개별, 아날로그 및 특수 목적 필드 장치에 대한 인터페이스를 제공합니다.{0}} GCM 및 GCM+ 모듈은 앞에서 설명했습니다. Genius 블록을 제어할 수 없습니다.
원격 낙하RemoteI/0 스캐너 모듈을 통해 버스에 인터페이스되는 시리즈 90-70 1/0 랙으로 구성됩니다. 이러한 각 드롭은 시리즈 90-70 개별 및 아날로그 1/0 모듈을 혼합하여 최대 128바이트의 입력 데이터와 128바이트의 출력 데이터를 제공할 수 있습니다.
현장 제어 I/O 스테이션,이는 버스 인터페이스 장치(BlU)와 최대 8개의 추가 필드 제어 모듈로 구성됩니다. 이 모듈은 I/O 스테이션에 대한 지능형 처리, 1/0 스캐닝 및 기능 구성을 제공합니다.
Genius Hand{0}}헬드 모니터(HHM)는 영구적으로 장착할 수도 있는 휴대용 장치입니다. HHM은 블록 설정, 데이터 모니터링 및 진단을 위한 편리한 운영자 인터페이스를 제공합니다.
다중 호스트, 데이터그램과 글로벌 데이터를 사용한 통신용.

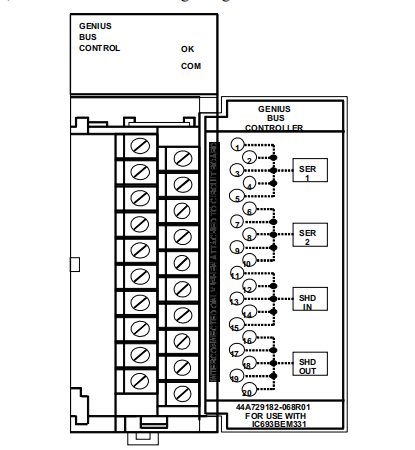

Genius 버스 컨트롤러 모듈



일반적인 시스템 아키텍처IC693BEM331다음과 같습니다:
PLC CPU
↓

IC693BEM331
↓

천재버스
↓
원격 I/O 모듈
이 프레임워크에서:
PLC는 논리 제어를 담당합니다.
Genius Network는 -현장 커뮤니케이션을 담당합니다.
I/O 장치는 신호 획득을 담당합니다.



산업 자동화 제어:
개별 I/O 장치 연결: 솔레노이드 밸브, 모터 스타터, 리미트 스위치 등
아날로그 I/O 장치 연결: 압력 트랜스미터, 온도 센서, 유량계 등
특수{0}}목적 현장 장치 연결
분산 I/O 시스템:
Remote I/O 분기와 통신(Remote I/O 스캐너 모듈을 통해 Series 90-70 I/O 랙에 연결됨)
필드 제어 I/O 스테이션(버스 인터페이스 장치를 통해 연결, 최대 8개의 추가 필드 제어 모듈 지원)
Genius 휴대용 모니터(Hand-Held Monitor)
시스템 통합:
호스트(Host) 시스템과 데이터 교환
대규모-분산 제어 시스템 구축



환경 요구사항:
물과의 직접적인 접촉, 과도한 습도, 극한의 온도 조건을 피하기 위해 보호 인클로저 내부에 설치하는 것이 좋습니다.
보호 등급: IP20. 산업용 제어 캐비닛에 설치하기에 적합합니다.
구성 방법:
모듈 구성은 GE Fanuc 휴대용-모니터를 사용하여 수행할 수 있습니다.
시스템 프로그래밍은 Logicmaster 90 소프트웨어를 사용하여 수행할 수 있습니다.
유지 관리 요구 사항:
회로 유지 관리는 자격을 갖춘 전문가가 수행해야 합니다.
잘못된 배선이나 작동으로 인해 장비 고장, 재산 피해 또는 부상이 발생할 수 있습니다.



설치시IC693BEM331, 일반적으로 다음 단계를 따라야 합니다.
PLC 시스템의 전원 공급 장치를 끄십시오.
Series 90-30 랙의 수직 슬롯에 모듈을 삽입합니다.
Genius 버스 케이블을 연결하세요
장치 주소 구성
Logicmaster 90 또는 Proficy 소프트웨어를 사용하여 시스템 구성 수행
구성이 완료되면 PLC는 Genius 네트워크를 통해 원격 장치와 통신할 수 있습니다.
