Advanced Controller 31 아날로그 입력/출력 모듈GJR5252300R3101 07AC91
AC31은 ABB가 출시한 초기 PLC/DCS 하이브리드 제어 시스템입니다.
중앙 집중식 및 분산 제어 지원
CS31 버스 통신 기반
IEC 61131-3 프로그래밍 표준 준수
확장 가능한 원격 I/O
07AC91(GJR5252300R3101)은 AC31 시스템의 원격 I/O 모듈로서 CS31 버스를 통해 컨트롤러와 통신하고 다중-채널 아날로그 신호 처리를 지원합니다. 전압, 전류 등 다양한 산업 표준 신호 유형을 수집하고 출력하기 위한 요구 사항을 충족할 수 있습니다.
기술 사양
|
제조 |
씨줄 |
|
모델 |
07AC91 |
| 부품 번호 |
GJR5252300R3101 |
|
설명 |
아날로그 I/O 모듈 |
| 채널 수 | 8 AI+8 AO |
| 통신방식 | CS31 버스 |
| 전원 공급 장치 | 24VDC |
|
기원 |
독일 |
|
차원 |
15*15*12cm |
|
무게 |
0.81kg |
아날로그 채널 개요
GJR5252300R3101 07AC91 호환성:
AC31 시리즈 PLC (40/50/90 시리즈)
분산 확장 시스템
다중 산업용 통신 프로토콜
07AC91은 두 가지 작업 모드를 지원합니다.
모드 1:
8개 아날로그 입력 + 8 아날로그 출력
해상도: 12비트
모드 2:
16개 채널(쌍으로 입력 또는 출력으로 구성 가능)
해상도: 8비트
아날로그 입력/출력 모듈 07 AC 91은 CS31 시스템 버스에서 원격 모듈로 사용됩니다. 여기에는 두 가지 작동 모드로 구성할 수 있는 16개의 아날로그 입력/출력 채널이 포함되어 있습니다.
• 작동 모드 "12비트": 8개 입력 채널, 개별 구성 가능 ±10 V 또는 0...20 mA, 12비트 분해능 + 8개 출력 채널, 개별 구성 가능 ±10 V 또는 0...20 mA, 12비트 분해능
• 작동 모드 "8비트": 16개 채널, 입력 또는 출력으로 쌍으로 구성 가능, 0...10 V,0...20 mA, 8비트 분해능
• 구성은 DIL 스위치로 설정됩니다.
• PLC는 4...20 mA의 신호를 측정하기 위한 상호 연결 요소 ANAI4_20을 제공합니다(907 PC 331, 연결 요소 라이브러리 참조).
AC31 아날로그 모듈의 작동
✔ 설치 방법
DIN 레일 설치(표준 35mm)
제어 캐비닛 내부에 고정됨
✔ 배선 구조
모듈에는 세 가지 유형의 연결이 있습니다.
전원 공급 장치: 24VDC 전원 공급 장치
CS31 버스: PLC(AC31 컨트롤러)에 연결됩니다.
현장 신호:
입력: 센서
출력: 액추에이터
DIP 스위치를 07AC91로 설정합니다. 모든 기능은 DIP 스위치(하드웨어 점퍼)를 통해 구성됩니다.
-- 작업 모드를 선택하세요
-- 입력 유형 설정
-- 모듈 주소 설정
전선 연결
--시뮬레이션 입력(AI) 배선
--아날로그 출력(AO) 배선
PLC에서 모듈 식별

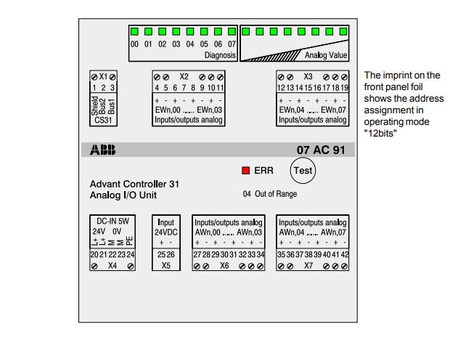

모듈의 전면 패널에는 다음이 포함됩니다.
녹색 LED(채널/상태)
빨간색 LED(오류)
사용 중 일반적인 데이터 오류
Q: 모듈을 설치한 후 CPU가 이를 인식할 수 없거나 모듈이 응답하지 않습니다.
A: 모듈 주소가 잘못 설정되었습니다.
DIP 스위치 구성이 올바르지 않습니다.
버스가 제대로 연결되지 않았거나 종단 저항이 없습니다.
Q: PLC에서 읽은 아날로그 양이 크게 변동하거나 실제 값에서 벗어나거나 비정상적인 판독값을 나타내는 경우가 많습니다.
A: 신호선 간섭
센서의 전류/전압 범위가 일치하지 않습니다.
Q: 모듈의 빨간색 표시등이 켜지거나 LED가 깜박이면 PLC가 오류를 감지한 것입니다.
A: 측정값이 설정된 한도를 초과했습니다.
내부 통신 오류 또는 CS31 버스 오류
Q: 모듈의 연결이 끊어지거나, 통신이 불안정하거나, PLC에서 버스 오류를 보고하는 경우가 있습니다.
A: CS31 버스가 허용된 길이를 초과하여 데이터가 손실됩니다.
전자기 간섭이나 느슨한 연결로 인해 통신이 중단되었습니다.
