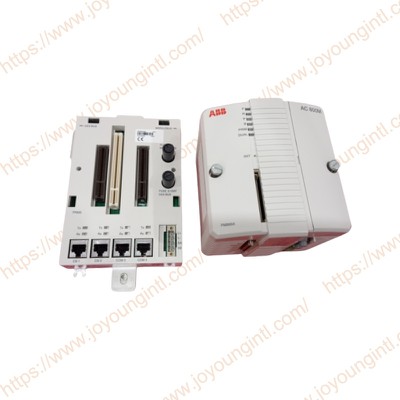

오후866AK01 3BSE076939R1프로세서 유닛(프로세서 유닛/CPU 모듈)은 핵심 산업용 PLC/DCS 제어 구성 요소 중 하나인 ABB의 AC 800M 컨트롤러 시리즈(AC 800M 컨트롤러 시리즈)의 일부를 구성합니다. 이 장치에는 메모리, 통신 포트, 타이밍 기능 및 사이트 진단 도구와 함께 하나의 빠른 프로세서가 있습니다. ABB(예: 800xA)를 통해 자동화 제어 플랫폼을 만드는 데 필요한 핵심 구성 요소 중 하나 역할을 합니다.
PM866AK01 구매 시 다음을 권장합니다.
시스템 규모 및 제어 요구 사항을 명확히 합니다.
다른 AC 800M 또는 800xA 시스템 모듈과 협력하십시오.
예비 부품 호환성과 장기-유지보수 지원에 주의를 기울이세요.
엔지니어가 800xA Control Builder 구성 프로세스를 숙지하고 있는지 확인하십시오.
전문 팀
7x24시간 배송
기술 사양
|
제조 |
씨줄 |
|
모델 |
오후866AK01 |
| 부품 번호 |
3BSE076939R1 |
|
설명 |
중앙처리장치 AC800M/800xA |
| 이더넷 포트 | 2 × RJ45(CN1, CN2) |
| 직렬 포트 | 2개의 RJ45 직렬 포트(COM3, COM4) |
|
기원 |
스웨덴 |
|
차원 |
21*16*14cm |
|
무게 |
1.5kg |
제품 세부정보
3BSE076939R1 PM866AK01은 ABB AC 800M 컨트롤러 시스템의 다른 모듈과 함께 사용되는 경우가 많으며 원격 I/O(예: S800 모듈)가 있는 CEX 제어 버스를 통해 분산 제어에 통합됩니다.
분산 제어 시스템(DCS), 복잡한 논리 제어 및 프로세스 자동화 애플리케이션에서 PM866AK01 3BSE076939R1 모듈은 프로그램 실행, 실시간{4}}데이터 처리, I/O 하위 시스템과의 통신, 상위{5}}시스템 연결을 담당합니다. 이 모듈은 중대형 산업 제어 시스템에 적합하며 특히 실시간 성능, 안정성, 확장성에 대한 요구 사항이 높은 시나리오에 적합합니다.
PM{0}}AK01은 ABB 800xA 시스템(자동화 시스템 800xA) 또는 Control Builder M 도구를 통해 온라인으로 구성, 프로그래밍 및 디버깅할 수 있습니다. 이러한 플랫폼을 통해 LD, FBD, ST 등의 언어를 포함한 IEC 61131-3 표준 제어 프로그램을 설계 및 다운로드할 수 있으며, 시스템 수준의 통합 및 모니터링이 가능합니다.
01
CPU 모듈에는 다음 액세서리가 포함되어 있습니다.
- 오후866A, CPU
- TP830, 베이스플레이트
- TB850, CEX-버스 터미네이터
- TB807, 모듈버스 터미네이터
- TB852, RCU-링크 터미네이터
- 메모리 백업용 배터리(4943013-6)
- 라이센스가 포함되어 있지 않습니다.
02
이더넷 인터페이스
제어 네트워크 연결에 사용되는 2개의 RJ45 이더넷 포트(CN1, CN2)
MMS, IAC 등 ABB 제어 네트워크 프로토콜 지원
다른 제어 장치, HMI/SCADA 시스템과의 데이터 교환 수준을 설정하는 데 적합합니다.
03
직렬 인터페이스
2× RS-232C 직렬 포트(COM3, COM4)
COM3: 표준 RS-232C 직렬 포트(모뎀 제어 신호 포함)
COM4: 격리된 직렬 포트(구성 도구 연결, 디버깅용)
터미널, 오래된 장비 또는 통신 장치를 연결하고 디버깅하는 데 도움이 됩니다.
04
I/O 확장 및 CEX 버스
최대 96개의 I/O 모듈 지원(단일 머신 모드에서)
최대 84개의 I/O 모듈 지원(중복 모드)
총 모듈 버스 스캔 기간: 0 - 100ms(모듈 수에 따라 다름)
모듈버스 스캐닝 속도는 I/O 수와 구성에 따라 다릅니다.
중복 기능 소개
CPU 이중화:
컨트롤러는 CPU 이중화를 지원합니다. 즉, 두 개의 CPU 모듈이 동시에 작동하여 더 높은 가용성을 달성할 수 있습니다. 메인 CPU에 장애가 발생하면 백업 CPU가 즉시 제어 작업을 맡아 시스템의 지속적인 작동을 보장할 수 있습니다.
CEX-버스 중복성: 컨트롤러의 CEX-버스(내부 통신 버스)도 중복 구성을 지원하여 컨트롤러 내부 통신의 신뢰성을 보장합니다.
통신 인터페이스 중복성: PM866AK01 컨트롤러의 베이스보드에는 제어 네트워크에 연결하기 위한 2개의 RJ45 이더넷 포트(CN1, CN2)가 있으며 중복 구성을 지원합니다. 이러한 방식으로 하나의 통신 인터페이스가 실패하더라도 다른 인터페이스는 여전히 네트워크 연결을 유지할 수 있습니다.
S800 I/O 이중화: 컨트롤러는 S800 I/O 모듈의 이중 구성을 지원하여 I/O 데이터의 신뢰성과 시스템의 지속적인 작동을 보장합니다.
내장-중복 이더넷 통신 포트:
컨트롤러에는 -중복 이더넷 통신 포트가 내장되어 있어 시스템의 통신 신뢰성이 더욱 향상됩니다.
이러한 중복 구성을 통해 ABB PM866AK01 컨트롤러는 고가용성과 내결함성을 제공할 수 있으며 신뢰성 요구 사항이 높은 산업 자동화 시스템에 적합합니다.
설치, 구성 및 작동
설치
PM{0}}AK01 모듈을 DIN 레일에 설치하고 다른 모듈(예: 통신 모듈, 전원 모듈)과 함께 깔끔하게 배열합니다.
베이스를 통해 CEX 버스와 기타 제어 네트워크를 연결합니다.
모듈의 안정적인 전원 연결을 확인하십시오.
구성
ABB 엔지니어링 소프트웨어(예: 800xA Control Builder)를 사용하여 프로그램을 로드합니다.
네트워크 설정(IP 주소) 및 작업 주기를 구성합니다.
제어 프로그램 및 변수 할당을 다운로드합니다.
작업
전원을 켠 후 LED를 관찰하여 CPU 상태를 확인하세요.
모니터링 소프트웨어를 사용하여 실시간 데이터를 확인하고{0}}경보를 관리하세요.
제어 전략을 최적화하기 위해 작업 기록을 저장합니다.
