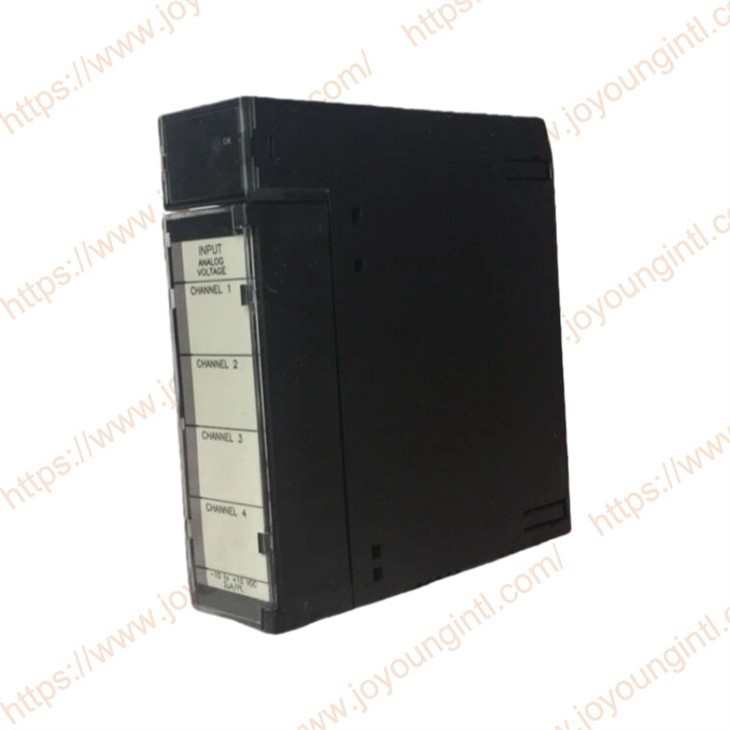

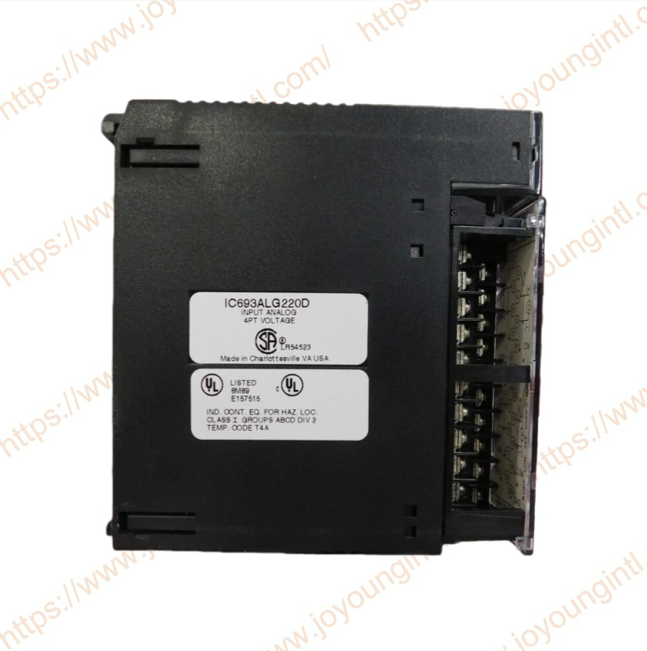

GE IC693ALG220 아날로그 전압 입력 모듈

시리즈 90-30 프로그래밍 가능 논리 컨트롤러용 IC693ALG220 4-채널 아날로그 전압 입력 모듈은 4개의 입력 채널을 제공하며, 각 채널은 애플리케이션에서 요구하는 대로 사용할 수 있도록 아날로그 입력 신호를 디지털 신호로 변환할 수 있습니다. 아날로그 전압 입력 모듈은 -10V ~ +10V 범위의 입력을 변환할 수 있습니다. 4개 채널 각각의 변환 속도는 1밀리초입니다. 이는 모든 채널에서 4밀리초의 업데이트 속도를 제공합니다.

IC693ALG220 특징:

제한된 전류 입력 모드도 모듈에서 제공됩니다. 사용자에게 점퍼가 제공됩니다.
내부 250ohm 션트를 연결하는 데 사용할 수 있는 각 채널용 터미널 커넥터
회로에 저항을 넣습니다. 션트 저항기는 –40 ~ +40 mA 전류 입력을 효과적으로 제공합니다.
범위. 그러나 입력 전류는 일반적으로 자체 발열을 방지하기 위해 ±20mA를 초과해서는 안 됩니다.-
입력 저항의 손실과 그에 따른 정확도의 손실. 4~20mA 입력은
전압 입력 모듈에 1~5V 입력; 따라서 4~20mA 입력의 분해능은
신호는 약 10비트 이진수입니다(1024개 중 1개 부분). 해상도는 다음과 같이 높일 수 있습니다.
대신 정밀 250옴 저항을 사용하여 약 11비트(2048년에 1개)
점퍼. 저항은 전압 입력 모듈이 4~20mA 입력을 2~10V로 인식하도록 합니다.
모듈의 주 전원은 공급되는 절연된 +24 VDC 전원에서 파생됩니다.
PLC 전원 공급 장치에 의해. 이 전압은 인버터/조정기를 통해 전달되어 모듈의 작동 전압을 생성합니다. 또한 이 모듈은 PLC 전원 공급 장치의 +5 VDC 출력에서 ​​27mA를 소비합니다. 모듈의 전원 공급 장치가 작동 중이면 모듈 전면판 상단에 있는 LED가 켜집니다. 모듈은 광학 절연을 통해 필드 배선과 백플레인 사이에 외부에서 생성된 잡음을 전기적으로 절연합니다. 용량성 부하와 잡음을 최소화하려면 모듈에 대한 모든 필드 연결을 우수한 등급의 꼬인 차폐 계측 케이블을 사용하여 배선해야 합니다. 실드는 COM 또는 GND에 연결할 수 있습니다. COM 연결은 다음의 공통 항목에 대한 액세스를 제공합니다.
모듈의 아날로그 회로. GND 연결은 베이스플레이트(프레임 접지)에 대한 액세스를 제공합니다. 이 모듈은 시리즈 90-30 PLC 시스템의 5슬롯 또는 10슬롯 베이스플레이트의 모든 I/O 슬롯에 설치할 수 있습니다.

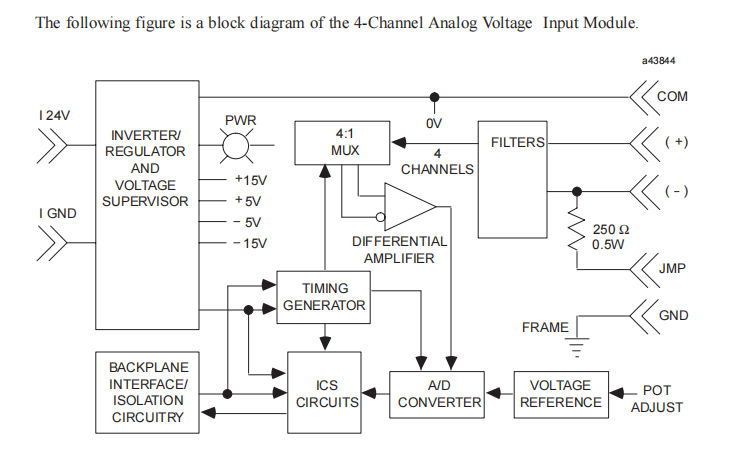

IC693ALG220 아날로그 전압 입력 블록 선도

아날로그 전압 입력 모듈 - IC693ALG220 사양
