제품 소개
GE IC694TBS032는 PACSYSTEM RX3I 프로그램 가능 자동화 컨트롤러 시리즈를위한 스프링로드 터미널 블록입니다. . 배선 속도가 빠르고 더 안정적인 연결 성능을 가지며, 전선의 빠른 설치 및 제거를 용이하게하며 다양한 GE fanuc 모듈과 함께 사용할 수 있습니다...
기술 사양
|
제조 |
GE |
|
모델 |
IC694TBS032 IC694TBS132 |
| 부품 번호 | IC694TBS032 IC694TBS132 |
|
설명 |
RX3I PAC 시스템 스프링 스타일의 터미널 블록 |
|
기원 |
미국 |
|
차원 |
13*8*5cm |
|
무게 |
0.2kg |
제품 세부 사항
모듈의 터미널 블록 어셈블리 설치 또는 제거 :
1. 모듈과 터미널 간의 기계적 연결
RX3I 랙에서 I/O 모듈을 제거하고 (설치된 경우) 모듈 표면에 먼지 나 오일이 없는지 확인하십시오. .
터미널 (IC694TBS032)과 모듈 사이의 연결 인터페이스를 관찰하십시오. 모듈 핀에 해당하는 터미널 뒷면에 핀이 있으며 모듈의 전면에 터미널 설치 슬롯이 있습니다 (. 포지셔닝 버클 (일반적으로 플라스틱 세논) ..
터미널을 모듈 인터페이스로 부드럽게 밀고 "클릭"사운드를 듣고 버클이 잠겨 있음을 확인하여 터미널과 모듈이 완전히 장착되어 느슨하지 않도록하십시오 (단자가 단단한 지 확인하기 위해 단자를 부드럽게 당기기 위해 부드럽게 당겨서) ..
RX3I 랙에서 I/O 모듈을 제거하고 (설치된 경우) 모듈 표면에 먼지 나 오일이 없는지 확인하십시오. .
터미널 (IC694TBS032)과 모듈 사이의 연결 인터페이스를 관찰하십시오. 모듈 핀에 해당하는 터미널 뒷면에 핀이 있으며 모듈의 전면에 터미널 설치 슬롯이 있습니다 (. 포지셔닝 버클 (일반적으로 플라스틱 세논) ..
터미널을 모듈 인터페이스로 부드럽게 밀고 "클릭"사운드를 듣고 버클이 잠겨 있음을 확인하여 터미널과 모듈이 완전히 장착되어 느슨하지 않도록하십시오 (단자가 단단한 지 확인하기 위해 단자를 부드럽게 당기기 위해 부드럽게 당겨서) ..
2. 모듈 및 랙 설치 (설치되지 않은 경우)
RX3I 랙의 레일을 따라 설치된 터미널에 I/O 모듈을 삽입하고 랙의 버스 인터페이스와 정렬 한 다음 모듈 측면의 잠금 레버가 자동으로 잠그고 모듈과 랙 버스 사이의 안정적인 연결을 보장 할 때까지 밀어 넣습니다. ..
RX3I 랙의 레일을 따라 설치된 터미널에 I/O 모듈을 삽입하고 랙의 버스 인터페이스와 정렬 한 다음 모듈 측면의 잠금 레버가 자동으로 잠그고 모듈과 랙 버스 사이의 안정적인 연결을 보장 할 때까지 밀어 넣습니다. ..
고밀도 터미널 블록 :

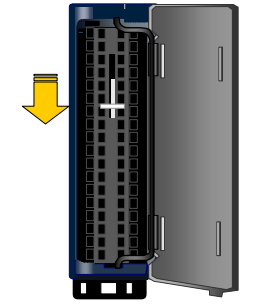

1. 단자 블록 어셈블리가 부분적으로 앉을 때까지 모듈을 향해 똑바로 눌러 .
2. 터미널 블록 앞쪽의 도어를 열고 슬롯의 상단에 도달 할 때까지 래치 (아래 참조)를 매우 단단히 밀고 .을 클릭합니다.
3. 터미널 블록이 완전히 장착되어 있는지 확인하십시오 .
모듈에서 고밀도 터미널 블록을 제거합니다

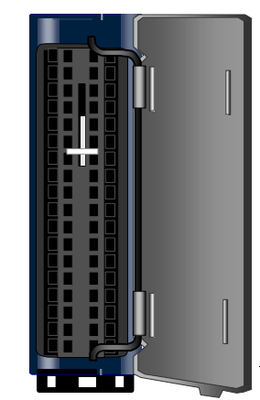

1. 터미널 블록 도어를 엽니 다. .
2. 터미널 블록이 해제 될 때까지 왼쪽에 표시된대로 래치를 아래로 밀어 .
3. 연락처가 분리 될 때까지 터미널 블록을 모듈에서 뽑아 .
덮개에서 터미널 블록을 제거합니다

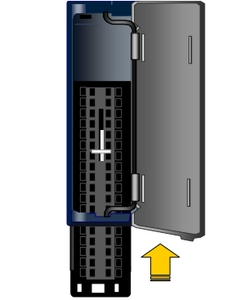

덮개에서 터미널 블록을 제거하려면 :
1. 터미널 블록 덮개의 측면을 잡아 .
2. 터미널 블록의 바닥에서 아래로 당겨 .
