제품소개

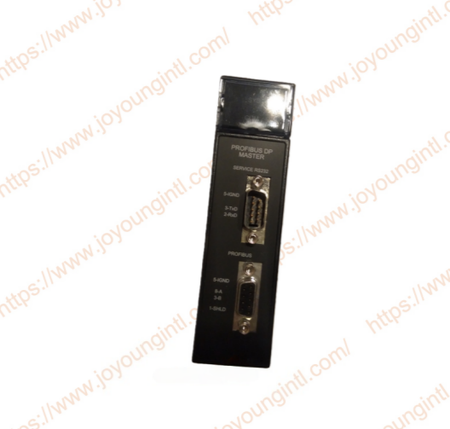

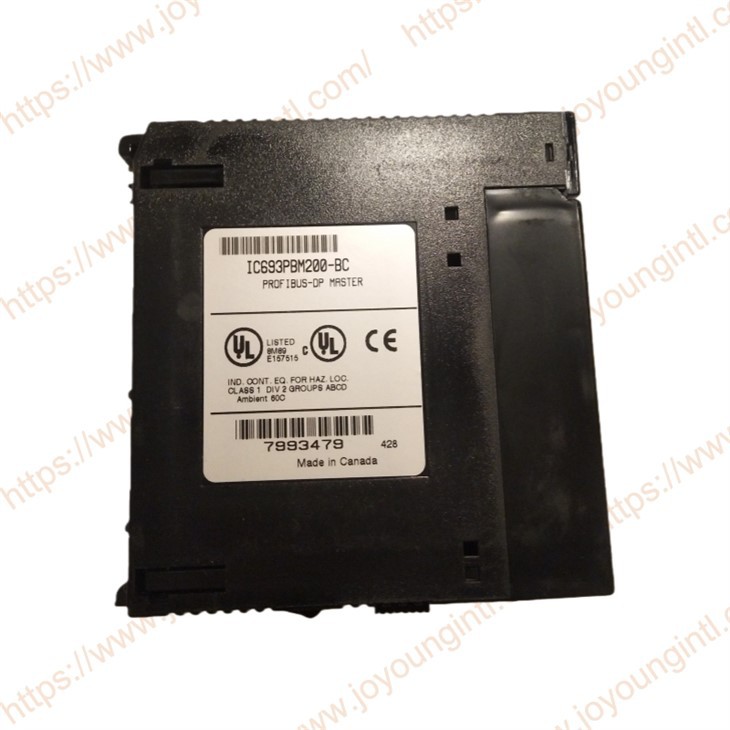

GE IC693PBM200 PROFIBUS DP 마스터 모듈. 주요 기능은 PLC와 PROFIBUS DP 네트워크 사이에 통신 브리지를 설정하여 네트워크 내 장치 간의 데이터 상호 작용을 조정하는 것입니다. 모듈에는 상태 LED 표시기가 장착되어 있습니다. 정상적으로 작동하고 전기 진단을 완료하면 "정상" 표시등이 계속 켜져 있습니다. 통신 상태 표시등은 모듈이 활발하게 통신할 때 항상 켜져 있으며, 버스 연결 문제가 있거나 오류가 발생하면 깜박여 직원이 신속하게 오류를 찾을 수 있습니다.
기술 사양
|
제조 |
GE |
|
모델 |
IC693PBM200 |
| 부품 번호 | IC693PBM200-BC |
|
설명 |
Profibus DP 마스터 모듈 |
|
기원 |
미국 |
|
차원 |
30*25*5cm |
|
무게 |
0.55kg |
IC693PBM200-BC 핵심 기능 및 사양
최대 슬레이브국 수
최대 125개의 Profibus-DP 슬레이브 스테이션을 연결할 수 있습니다(실제 수는 버스 사이클 시간 및 모듈 처리 용량에 따라 제한되며 일반적인 구성은 수십 개입니다.
최대 데이터 교환 용량
각 슬레이브 스테이션의 입력 및 출력 데이터 볼륨은 특정 GSD 파일에 따라 다릅니다. 모듈의 총 데이터 교환 용량은 구성 중에 계획되어야 합니다. 일반적으로 각 슬레이브 스테이션에 대해 최대 244바이트의 입력과 244바이트의 출력을 지원합니다.
백플레인 호환성
90-30 시리즈 PLC의 랙에 설치해야 하며 백플레인 버스를 통해 CPU 모듈(예: IC693CPU331, IC693CPU364 등)과 데이터를 교환해야 합니다.
IC693PBM200-BC 필수 소프트웨어 및 구성
주요 구성 소프트웨어
Proficy Machine Edition(PME) 소프트웨어 패키지가 필요합니다.
PME의 Logic Developer PLC 프로젝트에서 하드웨어를 구성하고 PBM200 모듈에 올바른 슬롯을 할당하십시오.
통합 또는 독립형 Profibus 구성 도구(일반적으로 모듈과 함께 제공되거나 별도로 설치해야 하는 Siemens STEP 7 하드웨어 구성 도구의 단순화 또는 전용 버전)를 사용합니다. 이 도구에서는 다음을 수행합니다.
필요한 슬레이브 장치의 GSD 파일을 가져옵니다.
네트워크를 구축하고 마스터 스테이션(PBM200)과 모든 슬레이브 스테이션을 추가합니다.
각 슬레이브국에 네트워크 주소를 할당하고 입출력 데이터 영역을 구성합니다.
구성된 네트워크 매개변수를 PBM200 모듈에 다운로드합니다.
CPU 프로그래밍
PLC 래더 다이어그램이나 구조화된 텍스트 프로그램에서 읽기 및 쓰기 작업은 CPU 메모리에 매핑된 Profibus I/O 데이터 영역에서 직접 수행됩니다.
모듈 기능에 대한 자세한 설명
플러그 앤 플레이 통합: 모듈은 90-30 백플레인에 직접 삽입되며 CPU는 백플레인의 주기적 스캔을 통해 모듈과 데이터를 교환합니다. CPU의 경우 Profibus 슬레이브 스테이션의 I/O 데이터는 로컬 I/O와 마찬가지로 지정된 레지스터 주소에 매핑되며 프로그래밍 방법은 로컬 I/O와 유사합니다.
GSD 파일 지원: 네트워크를 구성하려면 슬레이브 장치의 GSD(Device Database) 파일을 사용해야 합니다. 이 파일은 슬레이브 스테이션의 특성, 지원되는 통신 매개변수 및 데이터 형식을 정의합니다. 모든 구성은 전용 구성 소프트웨어에서 완료됩니다.
진단 및 상태 표시: 모듈의 프런트 엔드에는 모듈 상태(예: 정상, 작동, 오류), Profibus 네트워크 상태 및 통신 활동을 표시하는 여러 개의 LED 표시등이 장착되어 있어 신속한 진단이 가능합니다.
절연 및 보호: 인터페이스에는 전기 절연 기능이 있고 특정 네트워크 보호 기능을 제공하여 산업 환경에서 간섭 방지 기능과 신뢰성을 향상시킵니다.{0}}
