제품소개

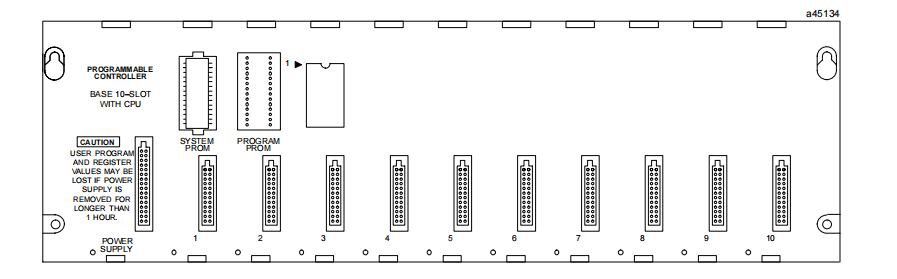

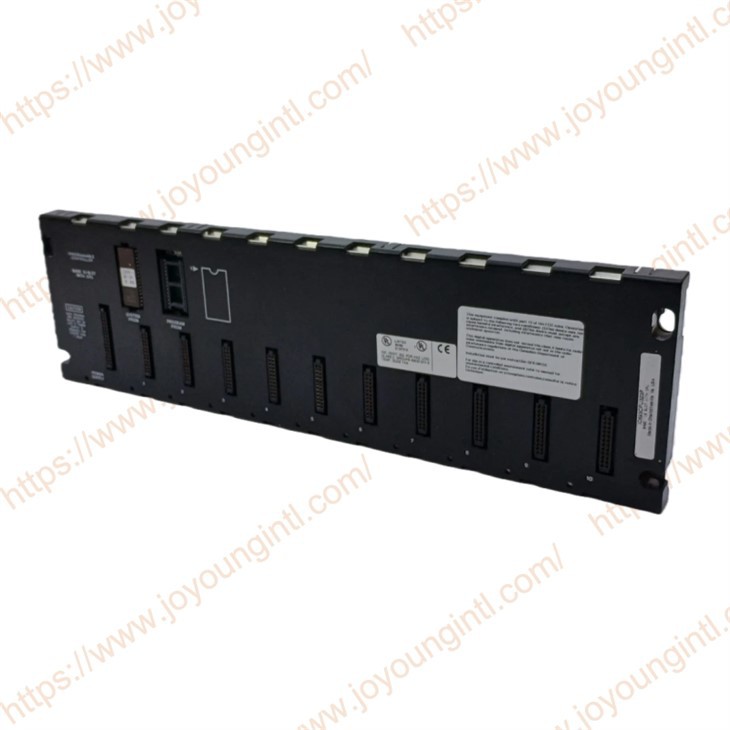

IC693CPU323은 GE Fanuc 90-30 시리즈의 10슬롯 내장형 터보 CPU 베이스보드입니다. 10개의 I/O 슬롯과 1개의 전용 전원 슬롯을 갖추고 있으며 90-30 시리즈의 여러 기본 I/O 모듈과 호환됩니다. 자체적으로 기본적인 직렬 통신 포트만 장착되어 있습니다. 이더넷, Profibus 및 GCM과 같은 옵션 통신 모듈과 쌍을 이루는 경우 해당 유형의 산업용 네트워크에 연결하여 다른 제어 장치 및 상위 컴퓨터와의 데이터 상호 작용을 달성하고 다양한 시나리오의 통신 요구 사항에 적응할 수 있습니다.
기술 사양
|
제조 |
GE |
|
모델 |
IC693CPU323 |
| 부품 번호 | IC693CPU323 |
|
설명 |
10슬롯 베이스(CPU 포함) |
|
기원 |
미국 |
|
차원 |
30*25*5cm |
|
무게 |
0.55kg |
IC693CPU323 주요 기능 특징
프로그램 실행 및 제어
사용자가 작성한 제어 프로그램(래더 다이어그램, 명령문 목록, 함수 블록 다이어그램 등)의 고속 스캔 및 실행을 담당합니다.{0}
이는 복잡한 논리, 수학적 연산, 데이터 조작 및 프로세스 제어를 지원하는 포괄적이고 강력한 명령 세트를 제공합니다.
메모리
사용자 프로그램 메모리: 복잡한 제어 로직 및 시스템 구성을 저장하는 데 사용되는 64K 바이트의 대용량 저장 공간을 제공합니다.-
데이터 레지스터 메모리: 32K 바이트의 저장 공간을 제공하여 수많은 변수, 배열 및 프로세스 데이터를 위한 충분한 저장 공간을 제공합니다.
메모리 유형은 RAM + 리튬 배터리 백업입니다. 사용자 프로그램은 내부 비{2}}휘발성 메모리(플래시 메모리)에 저장할 수 있습니다.
내장된-통신 인터페이스
이더넷 인터페이스: 10Base-T 이더넷 포트(RJ-45 인터페이스)를 통합합니다. 이것이 가장 두드러진 특징입니다.
상위 컴퓨터(HMI/SCADA), 프로그래밍 워크스테이션 및 기타 SRTP 지원 장치와의{0}}고속 데이터 교환을 위해 SRTP 프로토콜(GE의 전용 산업용 이더넷 프로토콜)을 지원합니다.{1}}
Modbus TCP 서버 기능을 지원하여 Modbus TCP를 지원하는 타사 소프트웨어 또는 장치(예: 고급 HMI, MES 시스템)와{0}}표준화된 통신을 용이하게 합니다.
IC693CPU323 구성 및 프로그래밍
프로그래밍 소프트웨어
하드웨어 구성, 프로그램 작성, 디버깅 및 다운로드를 위해 Proficy Machine Edition(PME)을 사용하십시오. 직렬 포트 또는 이더넷 포트를 통해 연결할 수 있습니다.
네트워크 구성
이더넷 통신을 용이하게 하려면 PME 소프트웨어에서 CPU323에 대한 고유한 IP 주소, 서브넷 마스크 및 게이트웨이를 구성해야 합니다.
물리적 및 설치 사양
외부 크기: 표준 90-30 시리즈 단일 슬롯 CPU 모듈이지만 복잡한 기능으로 인해 일반적으로 기본 CPU보다 약간 더 깁니다.
설치 위치: 시리즈 90-30 PLC 로컬 랙의 가장 왼쪽 슬롯에 설치해야 합니다.
상태 표시 등: 패널에는 다음을 포함한 여러 개의 LED 표시 등이 장착되어 있습니다.
RUN/STOP: 실행/정지 상태
BATT: 배터리 전원 부족
FAULT: 오류 표시
COM1: 직렬 통신 활동
COM2(ETH): 이더넷 포트 링크/활동 상태 표시기
배터리: 리튬 배터리는 RAM 데이터와 실시간 시계의 전원을 끄고-보존하는 데 사용됩니다.
기술적인 성능 매개변수
스캔 속도: 일반적인 스캔 시간은 K 논리 명령당 0.4밀리초로, 이는-90-30 시리즈의 최고급 성능에 속합니다.
확장 기능: 최대 2개의 확장 랙을 연결할 수 있으며(확장 케이블 IC693CBL3xx 사용) 총 3개의 랙을 관리할 수 있습니다.
통신 포트
1 x 10 BASE-T 이더넷 포트(RJ-45)
1 x RS-232/485 전환 가능 직렬 포트(9핀 D 유형)
지원되는 프로토콜: SRTP, Modbus TCP, FTP(이더넷 종단); SNP, Modbus RTU(직렬 터미널)
일반적인 응용 분야
이 CPU는 다음과 같이 고성능 논리 제어, 공장 수준의 데이터 통합,{1}}네트워크 관리가 필요한 복잡한 애플리케이션에 적합합니다.
대규모-자재 취급 및 유통 센터
복잡한 제조 조립 라인 및 조립 라인
공장정보네트워크(IT시스템)와 통합이 필요한 공정 모니터링 시스템
중형 분산 제어 시스템의 중앙 마스터 스테이션-
