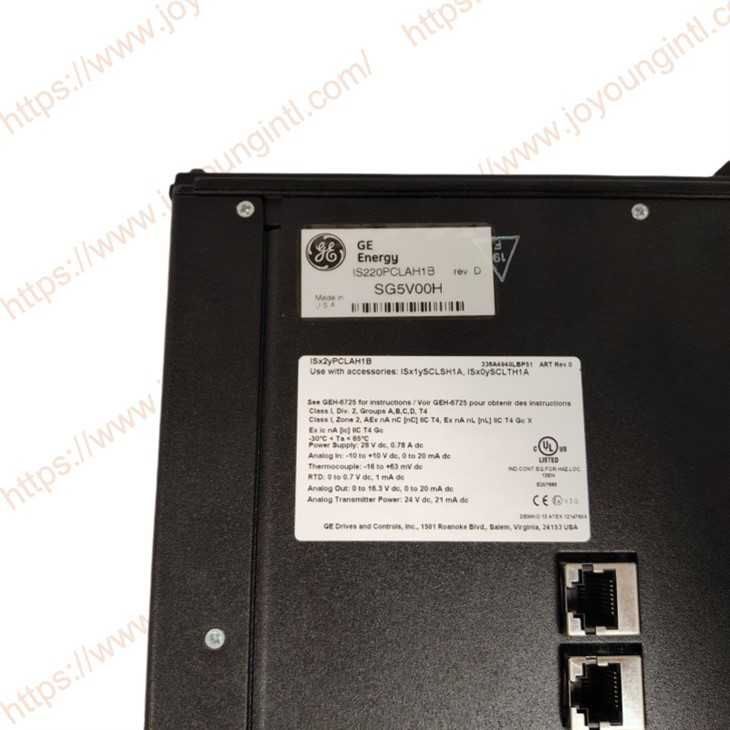

GE 에너지 IS220PCLAH1B REV.D

IS220PCLAH1B 모듈은 다음과 같은 현장 장치로부터{2}}다양한 아날로그 신호를 수신할 수 있습니다.
전압 신호(±10V)
전류 신호(0~20mA 또는 4~20mA)
열전대 온도 신호
RTD 온도 신호



IS220PCLAH1B는 열전대 및 RTD 온도 측정 입력을 지원합니다.
예를 들어:

열전대 입력 범위: 약 -16mV ~ +63mV
RTD 입력 신호 범위: 약 0 – 0.7V



이러한 설계로 인해 이 모듈은 가스 터빈 온도 모니터링에 특히 적합합니다. 예를 들면 다음과 같습니다.
배기 온도 모니터링
베어링 온도 모니터링
오일 온도 모니터링

IS220PCLAH1B는 여러 산업 안전 표준을 준수하며 위험한 환경에서 사용할 수 있습니다.



다음 하드웨어 조합은 위험한 장소에서의 사용이 승인되었습니다.

• 핵심 아날로그 모듈 IS220PCLAH1A 또는 IS220PCLAH1B

• 단자대(부속품) IS210SCLSH1A

• 옵션 터미널 보드(부속품) IS200SCLTH1A



위험 지역 인증은 장비 출시 날짜 및 에너지 제한 특성에 따라 다릅니다. 다음은 제어 시스템 장비용 HazLoc 라벨의 실제-크기 예입니다.



IS220PCLAH1B 응용 분야:
항공-엔진 파생 터빈 제어: 항공-엔진 파생 터빈 제어 시스템에 주로 사용되며 온도, 압력, 속도 등 다양한 터빈 작동 매개변수를 모니터링하고 제어하여 안전하고 효율적인 작동을 보장합니다.
전력 산업: 발전소에서는 증기 터빈 및 가스 터빈과 같은 발전 장비를 모니터링 및 제어하여 발전 프로세스를 제어하고 발전 효율 및 에너지 품질을 향상시키는 데 사용할 수 있습니다.
산업 자동화: 다양한 산업 자동화 생산 라인에 적합하며 컨베이어 속도, 로봇 이동, 자재 흐름 등 생산 공정의 다양한 장비 및 프로세스 매개변수를 제어 및 모니터링하여 자동화 및 지능형 생산 프로세스를 달성할 수 있습니다.
공정 제어: 화학, 석유, 야금과 같은 산업의 공정 제어 시스템에서는 온도, 압력, 액체 수위, 흐름과 같은 다양한 생산 공정 매개변수를 실시간으로 모니터링하고 조정하여 생산 공정과 제품 품질을 보장하는 데 사용할 수 있습니다.
