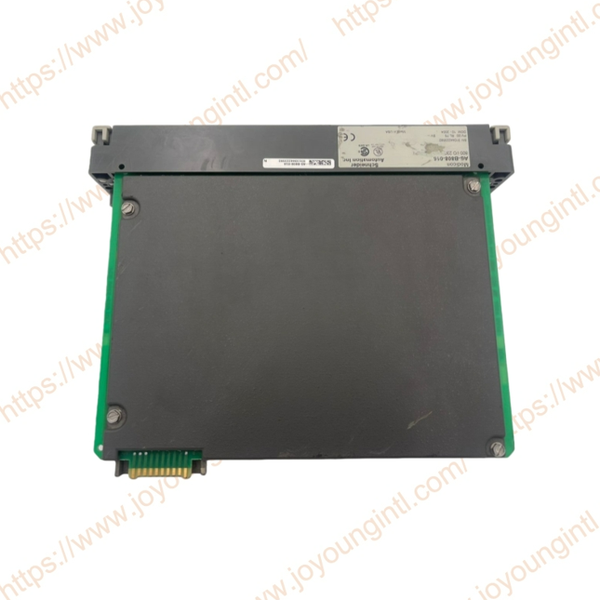

Schneider AEG Modicon AS-B808-016 개별 출력 모듈



AS-B808-016은 개별 출력 모듈입니다. 이 모듈은 여러 장치가 동시에 작동할 때 독립적인 제어를 유지하여 단일 채널의 작동이 다른 출력에 영향을 미치지 않도록 보장합니다. AS-B808-016은 상태 표시 기능을 제공하여 운영자가 각 채널의 켜짐/꺼짐 상태를 실시간으로 관찰할 수 있도록 하여 시스템 디버깅, 유지 관리 및 문제 해결을 용이하게 합니다.





상표	모디콘
모델	AS-B808-016
설명	개별 출력 모듈
정격 출력 전압	230VAC
작동 전압 범위	160... 260VAC
출력 포인트	16점
기원	프랑스/미국
차원	35*20*10cm
무게	0.3kg





전기적 성능
까다로운 산업 조건을 처리하도록 설계된 AS-B808-016 개별 출력 모듈은 최대 50A의 1사이클 서지 기능으로 출력 지점당 최대 2A의 연속 전류를 지원할 수 있습니다. 이를 통해 성능 저하 없이 갑작스러운 전기 수요 급증을 관리할 수 있습니다. 각 그룹은 최대 6A를 처리할 수 있으며 전체 모듈에 대한 최대 전류는 12A이므로 상당한 부하를 지원할 수 있습니다. 모듈의 누설 전류는 230Vac에서 최대 8mA로 제한되어 작동 시 안전과 에너지 효율성을 보장합니다. 또한 OFF-에서-ON으로, ON-에서 OFF로 전환할 때 빠른 응답 시간-8.3밀리초를 제공하므로 속도와 정밀도가 중요한 애플리케이션에 이상적입니다.



설계 및 설치
AS-B808-016 Discrete Output Module은 실용성과 설치 용이성을 염두에 두고 설계되었습니다. 설정에서 단 하나의 슬롯만 차지하여 제어판 공간을 최적화합니다. 취급이 편리할 만큼 가벼우며 장기간 내구성을 발휘할 만큼 튼튼합니다. 모듈은 안정적이고 안전한 연결을 보장하는 터미널 커넥터 AS-8534-000 개별 출력 모듈을 사용합니다. 이 설계는 가동 중지 시간과 유지 관리를 최소화하여 전반적인 시스템 효율성을 향상시킵니다.



전력 요구 사항
전력 요구사항 측면에서 AS-B808-016은 효율성을 위해 설계되었으며, -5V에서는 전류가 필요하지 않고 +5V에서 76mA, +4.3V에서 480mA를 소비합니다. 이러한 사양을 통해 전원 공급 장치에 과도한 요구를 부과하지 않고 효과적으로 작동할 수 있습니다. 슈나이더 일렉트릭은 또한 2년 보증을 제공하여 모듈이 엄격한 품질 표준을 충족하도록 보장하여 사용자에게 안심을 제공합니다.



호환성 및 응용 프로그램
이 모듈은 AS-8535-000 Discrete Output Module 단자 연결과 호환되므로 다양한 시스템에서 유연성과 유용성이 더욱 향상됩니다. 정확하고 안정적인 출력 제어가 필수적인 산업 자동화 설정에서 원활하게 작동하도록 설계되었습니다. 기계 관리, 조명 시스템 제어 또는 기타 산업용 장비 조정 등 무엇이든 AS-B808-016 개별 출력 모듈은 신뢰할 수 있는 성능을 제공합니다. 견고한 설계로 까다로운 환경에서도 일관된 작동을 보장하므로 모든 자동화 솔루션에 귀중한 추가 기능을 제공합니다.





높은 통신 부하 구동 능력
AS-B808-016은 Triac AC 출력 구조를 채택하고 단일 지점의 연속 출력 전류는 2A에 도달할 수 있습니다. 접촉기, 솔레노이드 밸브, 표시등 등과 같은 일반적인 230VAC 산업용 부하를 직접 구동할 수 있습니다.
저전력 출력 모듈에 비해{0}}중간 릴레이 사용을 줄이고 제어 회로를 단순화하며 시스템 비용을 낮출 수 있습니다.

산업용-등급 안정성, 연속 작업에 적합
이 모듈은 산업 환경 표준에 따라 설계되었으며 장기간 지속적으로 작동하는 제어 시스템에 적합합니다.
전압 변동 및 심각한 현장 간섭 조건에서도-안정적인 출력을 유지할 수 있습니다. 특히 생산 라인, 공공 시설 및 인프라 프로젝트에 적합합니다.



글로벌 산업 현장에 적합한 표준 230VAC 출력
이 모듈은 대부분의 국가 및 지역의 산업용 전원 공급 장치 표준을 포괄하는 160~260VAC 및 47~63Hz의 넓은 전압 및 주파수 범위를 지원합니다.
수출 프로젝트에 매우 친화적이며 지역에 따라 모델을 변경할 필요가 없습니다.

강력한 시스템 호환성을 갖춘 성숙한 플랫폼
AS-B808-016은 Modicon 800 시리즈의 성숙한 제품에 속하며 동일한 시리즈의 CPU, 백플레인, I/O 모듈과 완벽하게 호환됩니다.
플랫폼 변경으로 인한 소프트웨어 및 하드웨어 위험을 피하면서 기존 시스템의 예비 부품을 유지 관리, 확장 또는 교체하는 데 매우 적합합니다.

유지 관리 비용이 적게 드는 모듈형 설계 슬롯- 유형 구조를 사용하면 모듈을 빠르게 연결하고 분리하여 교체할 수 있으며 복잡한 재배선 작업이 필요하지 않습니다.
장비 유지보수 또는 고장 교체 시 가동 중단 시간을 크게 줄이고 생산 효율성을 향상시킬 수 있습니다.





16점 AC 개별 출력 구조
총 16 230VAC 출력
2개 그룹×8점으로 구분
로드 그룹화 및 현재 관리를 용이하게 합니다.
중형 AC 액추에이터의 중앙 집중식 제어에 적합합니다.-
탁월한 전류 및 서지 내성 기능
2A/점(연속)
6A/그룹, 12A/모듈
순간 서지 전류 지원
접촉기, 솔레노이드 밸브 등 시동 전류가 큰 부하를 처리할 수 있습니다.
안정적인 스위칭 성능
스위치 응답 시간은 약 8.3ms(50/60Hz)입니다.
대부분의 -고속-속도 제어 시나리오에 적합
산업 제어에서 안정적이고 예측 가능한 성능을 보여줍니다.

통합 퓨즈 보호 설계
각 출력 그룹에는 퓨즈 보호 장치가 장착되어 있습니다.
부하 단락이나 비정상적인 상황이 발생하는 경우 모듈과 시스템을 효과적으로 보호하여 전반적인 안전성을 향상시킬 수 있습니다.
산업-수준의 기계 및 전기 설계
제어 캐비닛에 설치하기에 적합
진동 방지 및 -전기 간섭 방지
산업 현장의 -장기 사용 요구 사항을 충족합니다.
