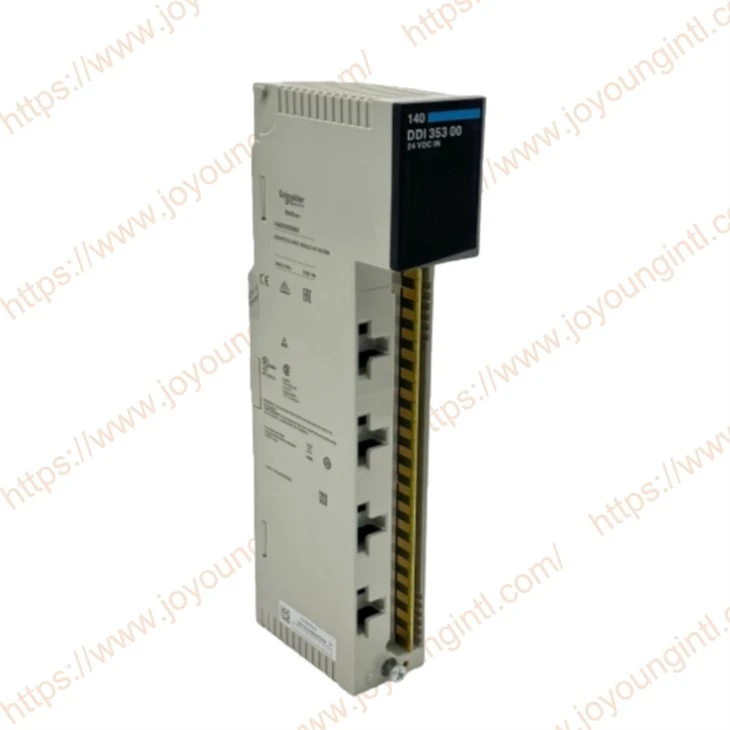

140DDI35300 양자 이산 입력 모듈

Schneider Electric 140DDI35300 이산(디지털) 입력 모듈은 주로 PLC 제어 시스템에서 여러 디지털 입력 신호(예: 제한 스위치, 버튼, 근접 스위치 등)를 수집하는 데 사용됩니다. Modicon Quantum 시리즈 컨트롤러가 산업 현장 신호를 모니터링하는 데 중요한 I/O 확장 장치입니다. 광전 절연 모듈은 모듈 내의 각 채널 그룹과 시스템 버스 사이에 높은-전압 절연을 제공하여 소음, 간섭 및 시스템 손상 위험을 줄입니다.





상표	슈나이더
모델	140DDI35300
부품 번호	140DDI35300
설명	개별 입력 모듈
기원	프랑스
차원	18*13*5cm
무게	0.3kg



채널 그룹을 갖춘 32개의 개별 입력
140DDI35300 개별 입력 모듈은 4개의 개별 채널로 그룹화된 32개의 개별 입력 지점을 제공합니다. 채널 그룹화는 신호 관리를 강화하고 구성을 단순화하여 사용자가 시스템 내에서 모듈 성능을 최적화할 수 있도록 해줍니다. 포지티브(싱크) 로직 입력을 갖춘 140-DDI-353-00은 여러 소스에서 데이터를 수집할 때 강력한 잡음 내성과 신뢰성이 필요한 애플리케이션에 매우 적합합니다.



전압 및 전류 사양
140DDI35300 개별 입력 모듈 24V DC의 개별 입력 전압을 지원하며 입력 전압 제한 범위는 19.2~30V DC입니다. 모듈의 감도는 미세 조정되어{4} 15~30V DC 사이의 전압에서 높은 상태(상태 1) 감지를 보장하고 -3~5V DC 사이의 낮은 상태(상태 0) 감지를 보장합니다. 또한 이 모듈은 공급 전압(Us)이 5.5V이고 입력 전압(Uin)이 0V일 때 2mA 이상에서 하나의 전류, 0.5mA 이하의 상태 0 전류에 대한 보장 상태를 지정합니다. 이 구성은 정확한 신호만 처리하여 사소한 전압 변동으로 인한 잘못된 데이터 수집 위험을 최소화합니다.



응답 시간 및 주파수 호환성
빠른 처리가 요구되는 애플리케이션용으로 설계된 140DDI35300 개별 입력 모듈은 상태 1에서 상태 0으로 또는 그 반대로 전환할 때 1ms 이하의 응답 시간을 자랑합니다. 이 신속한 대응 기능은 실시간 모니터링과 제어를 지원하므로 시기적절한 의사 결정이 중요한 동적 환경에 이상적입니다.- 모듈의 빠른 응답 시간은 높은-주파수 스위칭 작업도 수용하여 다양한 애플리케이션 전반에 걸쳐 다양성을 향상시킵니다.



보호 및 격리 기능
안전과 탄력성은 140DDI35300 개별 입력 모듈 설계의 핵심이며, 잠재적인 과전압 조건으로부터 보호하는 저항기 제한 회로를 통한 입력 보호 기능이 내장되어 있습니다.- 모듈의 격리 기능은 광범위하여 1분 동안 그룹과 버스 간에 1780Vrms 격리를 제공하고 1분 동안 그룹 간에 500Vrms 격리를 제공합니다. 이러한 높은-수준의 격리는 간섭과 누화를 최소화하여 복잡한 설정에서도 전체 시스템의 안정성과 정확성을 향상시킵니다.



전력 소비 및 신호
모듈의 전력 손실은 1.7W의 기본 손실과 각 활성 지점에 대한 추가 0.36W로 신중하게 관리됩니다. 이 효율적인 전력 사용 모델을 통해 140DDI35300 개별 입력 모듈은 시스템의 에너지 자원에 과부하를 주지 않고 최적으로 작동할 수 있습니다. 간편한 모니터링을 위해 이 모듈에는 입력 상태를 나타내는 32개의 녹색 LED, 외부 오류 신호를 위한 빨간색 LED, 버스 통신 활동을 나타내는 녹색 LED가 있는 로컬 신호 기능이 있습니다. 이러한 표시기를 사용하면 빠른 시각적 진단이 가능하여 시스템 유지 관리 및 문제 해결이 단순화됩니다.



규정 준수 및 버스 요구 사항
CE 마크 인증을 받은 140-DDI-353-00은 엄격한 유럽 안전 및 품질 표준을 준수하여 사용자에게 산업 자동화 요구에 맞는 신뢰할 수 있는 솔루션을 제공합니다. 이 모듈에는 330mA의 버스 전류가 필요하므로 에너지 효율적이고 다양한 산업 제어 설정과 호환됩니다.



140DDI35300이산 입력 모듈 배선 다이어그램
