제품 소개

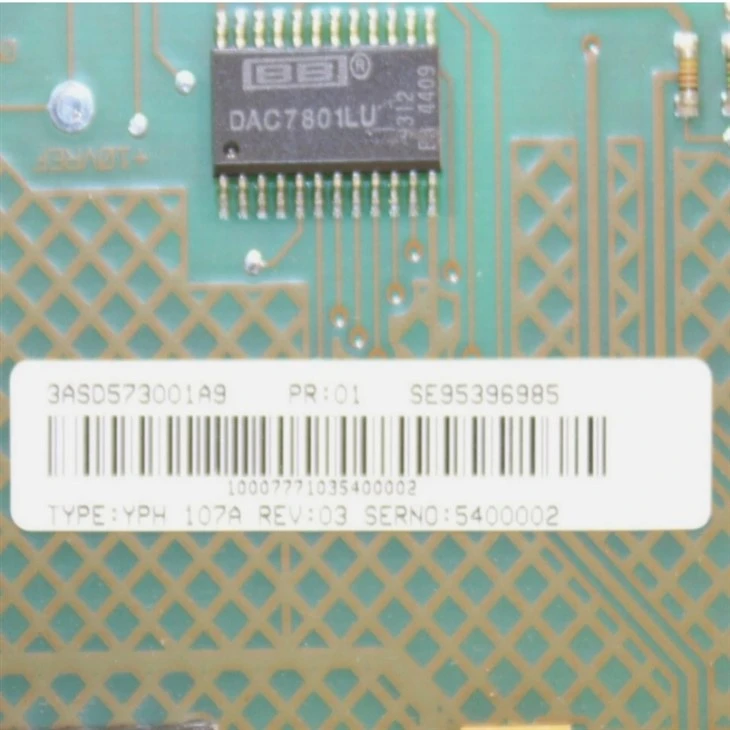

속도 측정 보드 YPH 107A, 보드는 펄스 타카 미터 .과 함께 정확한 속도 측정 및 위치에 사용됩니다. . 보드를 랙으로 슬라이딩하여 CDC 보드 랙에 설치되어 . 평행 버스가 커넥터 1.에 연결되어 있습니다. 보드의 24 VDC 볼트는 버스가 제공합니다. (0 . 3 A에서 24 VDC에서).
기술 사양
|
제조 |
씨줄 |
|
모델 |
yph107a |
| 부품 번호 |
3ASD573001A9 3AFE 61061177
|
|
설명 |
속도 측정 보드
|
|
기원 |
핀란드 |
|
차원 |
35*25*8cm |
|
무게 |
0.75kg |
제품 세부 사항
보드에는 차동 또는 단일 엔드 타코 미터에 대한 3 개의 광 시소 분해 펄스 채널 (a, b 및 z)을 갖춘 1 개의 증분 엔코더 입력 . 전류 또는 전압 입력을 사용할 수 있습니다 . 커넥터 x4는 전류 입력에 사용됩니다.
최대 . 하드웨어로 설정된 입력 주파수는 100 kHz . 샘플 속도도 입력 주파수를 제한합니다.
fmax=2 15 / ts (ts는 샘플 시간입니다)
커넥터 X3은 아연 도로 고립 된 동기화 입력 .에 사용됩니다.
커넥터 X9는 두 개의 비 분리 아날로그 출력 . 용입니다.
|
외부 연결
|
기능
|
|
디지털 동기화 입력
1 PC
|
제어 전압 24V AC/DC 또는 110 V AC/DC . 입력 임피던스 24V에서 3kΩ 및 110 V . 1ms 지연 1ms 또는 10ms에서 13kΩ, 소프트웨어 조절 가능 .
|
|
증분 인코더 입력
1 PC
|
3 광 시소 분해 채널 (A, B 및 Z), 차동 또는 단일 엔드 타코 미터 . +/-13 MA 전류 입력 또는 +/-24 V 전압 입력 .
MAX . 입력 주파수 300 kHz .
|
|
아날로그 출력
2 PC
|
출력 전압 +/-10 v, 출력 전류 +/-10 ma .
해상도 12 비트, 정확도 ± 1 %.
|
