제품소개

ABB 07KT92 GJR5250500R0202는 ABB 제어 시스템을 위해 특별히 설계되었습니다. 이 모듈은 동시 상태 모니터링(예: 푸시버튼, 스위치, 센서 신호) 및 작동 제어(예: 표시등, 소형 릴레이, 솔레노이드 밸브)가 필요한 소형 애플리케이션에 이상적입니다. 입력 및 출력 기능을 단일 모듈에 통합함으로써 제어 캐비닛 공간과 하드웨어 비용을 크게 절약하므로 소규모 제어 시스템이나 분산 I/O 스테이션에 이상적입니다.

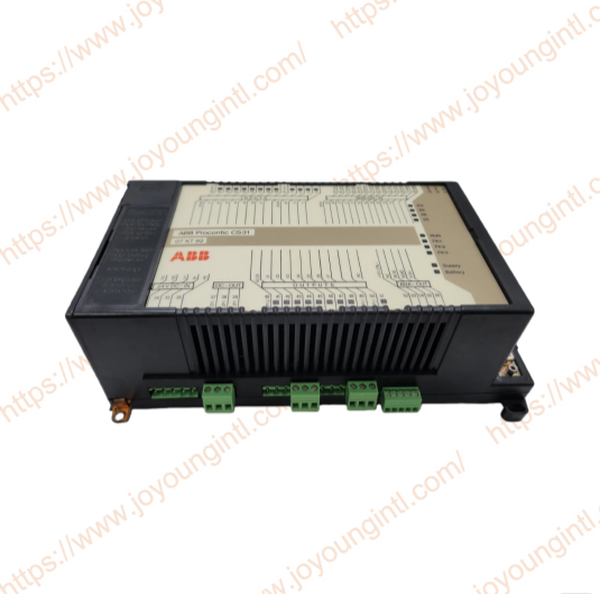

ABB 07KT92 GJR5250500R0202

기술 사양

제조	씨줄
모델	07KT92
부품 번호	GJR5250500R0202
설명	기본단위
기원	독일
차원	151512cm
무게	0.81kg

제품 세부정보

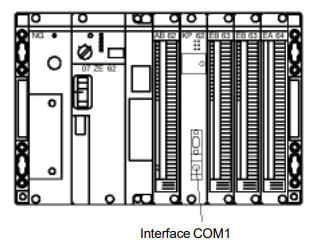

AC31/CS31 기본 유닛(07 KR 31, 07 KR 91, 07 KT 92 ~ 07 KT 94) 및 ABB Procontic T200의 통신 프로세서 07 KP 62에 대한 액세스는 직렬 인터페이스 COM1을 통해 수행됩니다.

연결 가능한 유닛:

– VT100 모드의 터미널

– VT100 에뮬레이션을 갖춘 컴퓨터

– 작동 및 테스트 기능의 일반 텍스트 텔레그램을 처리하기 위한 프로그램이 포함된 컴퓨터

작동 및 테스트 기능을 사용하려면 직렬 인터페이스 COM 1을 작동 모드 "활성 모드"로 설정해야 합니다. GJR5250500R0202

RUN/STOP 스위치 위치: STOP. 스위치 위치 ST, O, P에서 PLC는 일반적으로 COM 1에 작동 모드 "활성 모드"를 설정합니다.

RUN/STOP 스위치 위치.RUN 스위치 위치에서 다음 두 조건 중 하나가 충족되면 RUN 작동 모드 "활성 모드"가 COM 1에 설정됩니다.

– 시스템 상수 KW 00,06=1

또는

– 시스템 상수 KW 00,0,6=0 및 COMa 1의 핀 6에는 1-신호가 있습니다(핀 6의 1-신호는 시스템 케이블 07 SK 90을 사용하거나 핀 6을 연결하지 않음으로써 설정됨)

다음이 적용됩니다:

PLC 프로그램 처리는 직렬 인터페이스를 통한 통신보다 우선순위가 높습니다.

PLC는 인터럽트 제어를 통해 직렬 인터페이스 COM1의 수신 방향을 작동합니다. 실행 중인 PLC 프로그램 주기 동안 수신 문자는 각각 인터럽트 임펄스를 트리거하여 수신된 문자가 수신 버퍼에 저장될 때까지 실행 중인 PLC 프로그램을 중단합니다. 프로그램 처리가 영구적으로 중단되는 것을 방지하기 위해 PLC는 두 PLC 사이클 사이의 중단 시간에 발생하도록 RTS 라인을 통한 데이터 수신을 제어합니다.

PLC는 PLC 프로그램 주기 사이의 중단 시간에만 COM1을 통해 수신된 작업을 처리합니다. COM1을 통한 문자 출력도 두 프로그램 주기 사이의 중단 시간에만 수행됩니다. PLC의 활용률이 낮을수록 프로그램 주기 사이의 휴식 시간이 길어지고 COM1에 대한 가능한 통신 속도가 높아집니다.

데이터 교환 동기화:

제어 장치와 연결된 장치 간의 데이터 교환 동기화는 하드웨어 핸드셰이크 라인 RTS 및 CTS를 통해 수행됩니다.

PLC는 다음 제한 조건에서 RTS 라인을 통한 데이터 수신을 차단합니다.

– 수신 버퍼가 특정 채우기에 도달했습니다.

– PLC 프로그램 사이클이 실행 중입니다.

제어장치는 연결된 장치의 XOFF/XON 문자 외에 문자를 출력하는 동안 계속 반응합니다. 컨트롤 자체는 이러한 SW 핸드셰이크를 사용하지 않습니다.

두 PLC 프로그램 주기 사이의 중단 시간에 PLC는 수신 버퍼에 수집된 작업을 처리합니다. 이를 위해 PLC는 인터럽트{1}}제어 수신 버퍼에서 문자를 읽고 COM 1을 통해 즉시 에코하고 올바른 구문을 확인한 다음 처리합니다. 문자는 COM 1을 통해 수신된 것과 동일한 순서로 에코됩니다.
