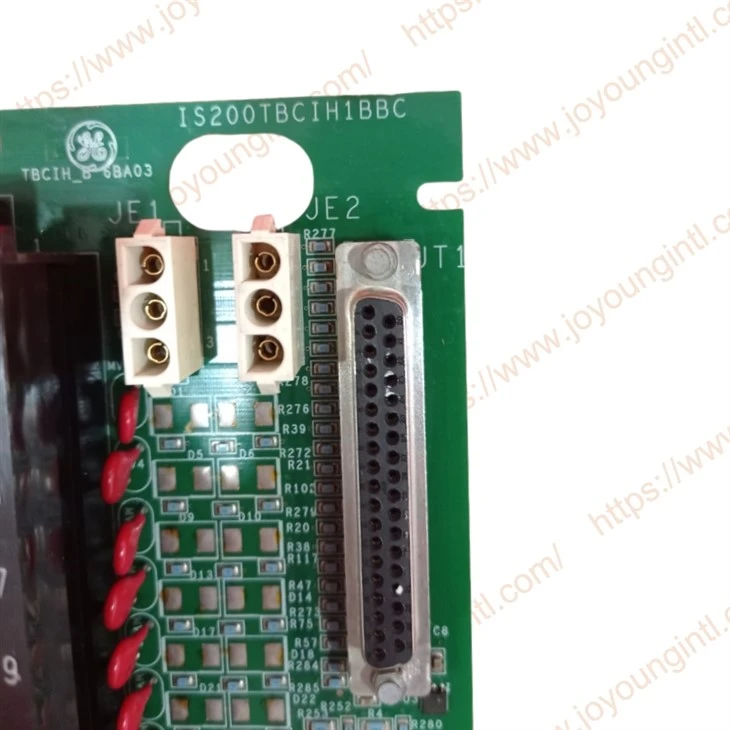

IS200TBCIH1B는 GE Mark VI Speedtronic 시리즈 인쇄 회로 보드 어셈블리로, 접촉 터미널 보드로 사용되는 GE Speedtronic Mark VI 시리즈에 주로 Simplex, Duplex 및 Triple Redundant Systems에 고속 네트워크 입력/출력을 제공하고 외부 입력/출력 장치에 연결합니다.
기술 사양
|
제조 |
일반 전기 (GE) |
|
모델 |
IS200TBCIH1B |
| 부품 번호 | IS200TBCIH1BBC |
|
설명 |
그룹 격리로 TBCI 접촉 입력을 표시합니다
|
|
기원 |
미국 |
|
차원 |
30*20*6cm |
|
무게 |
0. 35kg |
제품 세부 사항
IS200TBCIH1B는 신뢰도가 높은 다층 인쇄 회로 보드, 표면 마운트 구성 요소 및 커넥터를 사용합니다. 일부 터미널 블록은 이동식 커넥터를 사용하여 유지 보수 및 교체가 쉽습니다.
TBCI는 VTCC/VCRC와 협력하며 단순 및 TMR 애플리케이션을 지원합니다. 성형 플러그가 포함 된 케이블은 VCCC 또는 VCRC 프로세서 보드가있는 VME 랙에 TBCI를 연결합니다. 두 보드 버전 TBCIH#B 및 TBCIH#C는 Mark VI 제어 시스템에서 올바르게 작동하며 기능적으로 동일합니다.
|
이사회 개정
|
마크 VI 컨트롤
IS200VCCC 또는 VCRC
|
|
tbcih1a
|
125 v DC 공칭, H1C로 교체하십시오
|
|
TBCIH1B
|
125 v DC 공칭, H1C로 교체하십시오
|
|
TBCIH1C
|
125 V DC 공칭
|
|
TBCIH2B
|
24 v DC 공칭, H2C로 교체하십시오
|
|
TBCIH2C
|
24 v DC 공칭
|
|
TBCIH3C
|
48 V DC 공칭
|
작업:
필터는 고주파 노이즈를 줄이고 신호 입력 지점 근처의 각 입력에 대한 서지를 억제합니다. H1의 건식 접촉 입력은 터빈 제어의 플로팅 125 V DC (100-145 v DC) 공급에서 전원을 공급합니다. 125 V DC 버스는 각 접점 입력을 공급하기 전에 전력 분배 모듈에서 현재 제한되어 있습니다. H2 및 H3 버전은 낮은 전압을 사용합니다.
불연속 입력 전압 신호는 VCCC/VCRC 보드로 전달되어 그룹 격리를 제공하는 광학 차단기를 통해 보내고 신호를 Mark VI 컨트롤러로 전송합니다. 분리 회로의 기준 전압은 적용된 부동 전원 공급 장치 전압의 50%와 동일한 전이 임계 값을 설정합니다. 추적은 공칭 정격 공급 전압의 13% 이상으로 모든 접점 이이 수준 아래로 떨어질 때 모든 접점이 열려 있음을 나타내도록 강요합니다.
각 입력에 대해 한 쌍의 터미널 포인트가 제공되며, 1 점 (나사)은 양의 DC 소스를 제공하고 두 번째 지점은 보드에 리턴 (입력)을 제공합니다. 전류 로딩은 각 터미널 보드의 첫 21 개의 입력에 대해 포인트 당 2.5 mA입니다. 마지막 3 개는 원격 솔리드 스테이트 출력 전자 장치와의 인터페이스를 지원하기 위해 10 MA 부하를 가지고 있습니다.
