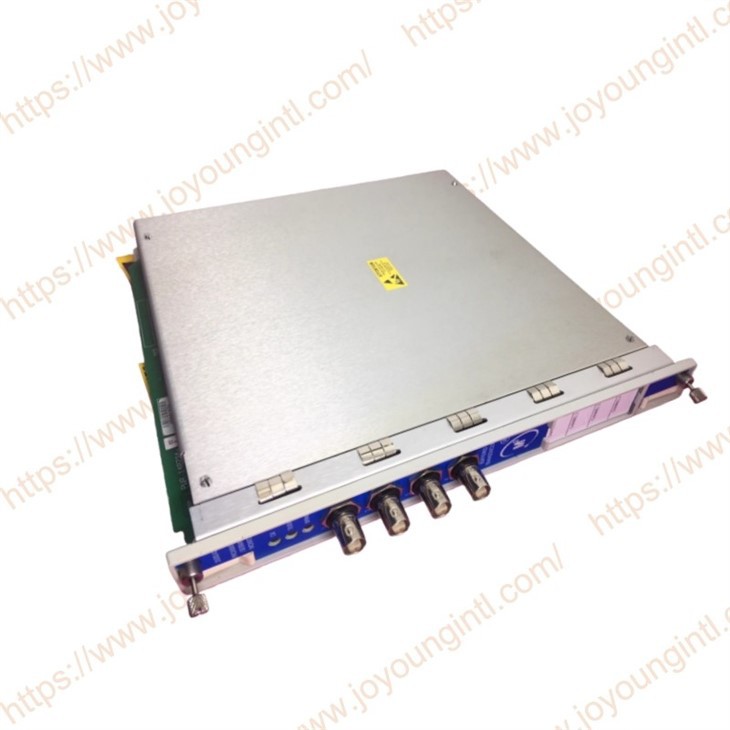

3500/42-01-01 근접기/지진 모니터

3500/42-01-01 Proximitor /Seismic Monitor는 Proximitor 및 지진 변환기의 입력을 받아들이고 이 입력을 사용하여 경보를 울리는 4채널 모니터입니다.3500 랙 구성을 사용하여 모니터를 프로그래밍할 수 있습니다.다음 기능 중 하나를 수행하는 소프트웨어: 방사형 진동, 추력위치, 이심률, 미분 팽창, 가속도 및 속도.

3500 시리즈에서 3500/42 시리즈 모니터링 모듈(3500/42-01-00, 3500/42-01-01, 3500/42-04-00 및 접미사가 다른 기타 모듈 포함)은 진동/변위/속도 모니터링 모듈에 속합니다. 이는 주로 변위, 진동 또는 속도 센서의 원시 신호에 대한 신호 조절, 처리 및 분석을 담당하며 기계 상태 모니터링 및 오류 경고에 사용됩니다.

접미사의 주요 차이점은 다음과 같습니다.
입출력 단자의 종류
단자 임피던스 또는 절연 네트워크 내장 여부
기능 구성 옵션, 출력 물리적 인터페이스



3500/42 176449-02 모듈은 일반적으로 4개의 입력 채널(즉, 4개의 독립 모니터링 채널)을 지원합니다. 이러한 채널은 다음과 같은 다양한 유형의 센서로부터 신호를 수신할 수 있습니다.
변위 프로브: 베이스에 대한 기계 샤프트의 반경 방향 변위를 감지하는 데 자주 사용됩니다.
속도 변환기: 기계의 전체 진동 속도를 감지하는 데 사용됩니다.
가속도 센서: 진동 가속도의 피크 값을 감지하는 데 사용됩니다. 근접/지진 변환기: 축 진동을 감지하는 데 일반적으로 사용됩니다.



모니터 3500/42-01-01은 다음 Bently Nevada 변환기를 포함하여 다양한 유형의 변환기로부터 입력을 수신할 수 있습니다.

장벽이 없는 3500/42-01-01 I/O 모듈:

3500/42-01-01 모니터의 주요 목적은 1) 현재 기계 진동을 구성된 경보 설정점과 지속적으로 비교하여 경보를 실행함으로써 기계 보호를 제공하고, 2) 운영자와 유지보수 담당자 모두에게 필수 기계 진동 정보를 제공하는 것입니다. 경보 설정점은 3500 랙 구성 소프트웨어를 사용하여 구성됩니다. 각 활성 비례값에 대해 경보 설정값을 구성할 수 있으며 활성 비례값 중 두 개에 대해 위험 설정값을 구성할 수 있습니다.

공장에서 배송될 때 3500/42-01-01은 구성되지 않은 상태로 배송됩니다. 필요한 경우 3500/42를 3500 랙에 설치하고 필요한 모니터링 기능을 수행하도록 구성할 수 있습니다. 이를 통해 단일 모니터를 다양한 용도의 예비용으로 사용할 수 있습니다.
